Logic 부품 생성시 질문 드립니다.
페이지 정보
2020-09-17 11:44 | Posted By 박태인
본문

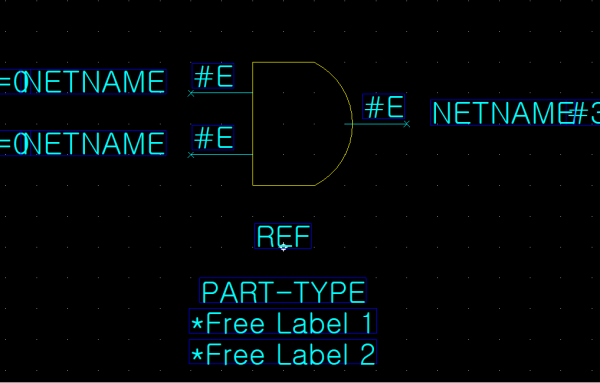

첨부된 스크린 샷과 같이
사각형 2D 라인을 그린후 Arc 형태를 만들어 AND 게이트를 만들 때
핀을 추가하면 오른쪽 핀의 경우 도형과 딱 맞게 일치가 되질 않았습니다.
이런 부분은 어떻게 해야 할까요??
g 나 gd 를 재설정 해야 하는 것 일까요?
Arc는 정확한 각도를 설정해 줄 순 없는 건가요?
Arc 변형 시 gd 타원이 gd 라인을 따라가지 않을 때도 있던데 원래 그런건가요?
아니면 맞춰 줄 수 있는 것인가요?
답변 기다리겠습니다!
ED&C님의 댓글
ED&C |안녕하세요. 이디앤씨 입니다.
라인 작성 시 실제로 적용되는 그리드는 디자인 그리드(Modeless Commands "G") 입니다.
디자인 그리드 값 변경 후 작성해 보시기 바랍니다.
Arc 작성 시 각도는 Status Bar (창 오른쪽 하단)에서 확인 가능합니다. 사용자가 원하는 정확한 각도 설정은 불가 합니다.
감사합니다.
