PADS Reused
회로도와 PCB의 일부 Block을 다른 PCB에 사용 할 수 있는 기능입니다. (배선, Via, Copper등을 포함)

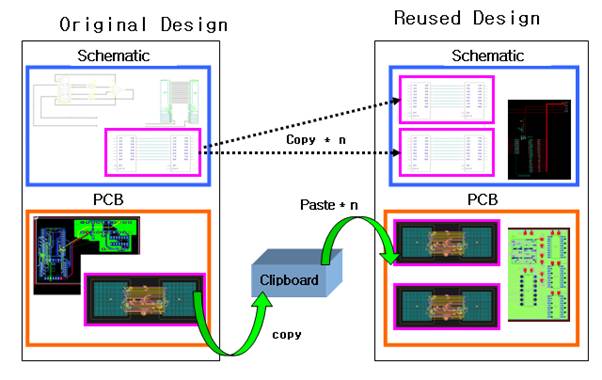

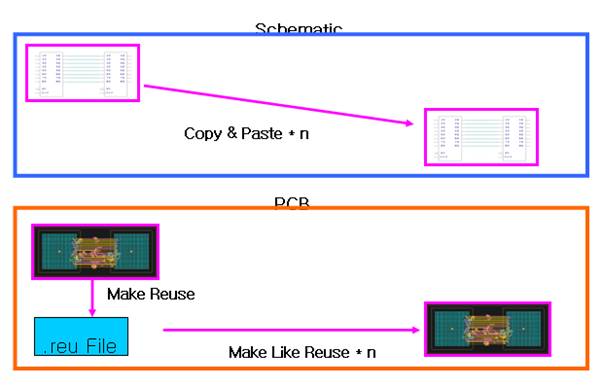

Reused Design Flow

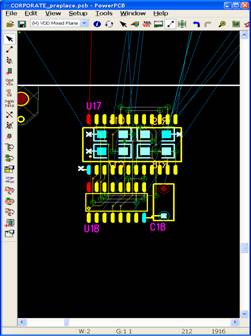

PADS에서 기존에 존재하는 PCB의 일부 영역을 다른 PCB에 그대로 가져와서 Reused 할 수 있습니다.
PCB에 존재하는 부품, Net, Trace, Via, Plane Area등의 Object별로 선택가능 합니다.
가지고 오려는 부분들에 회로가 정의 되어 있는 상태에서 가능 합니다.
PCB에 Forward Annotation이 되어 있는 상태에서 가능 합니다.
Reference도 가능 하지만 중복문제도 있기 때문에 가능 하면 회로도에 정의가 되어 있는 상태에서 사용을 추천합니다.

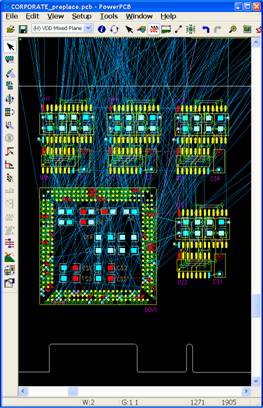

위처럼 다른 Board에 사용 가능하지만 같은 Board내에서 동일한 부분들을 하나만 설계해서
연속적으로 배치 하는 것도 가능 합니다.
Reused 활용
여기에서는 같은 회로도에 Copy하여 진행합니다.

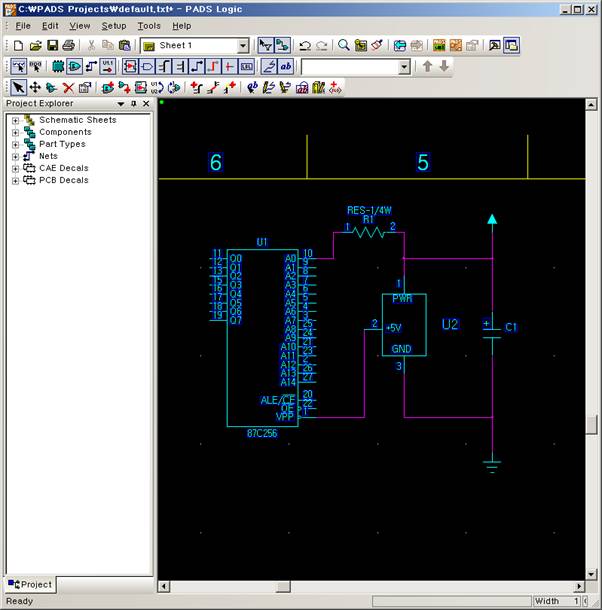

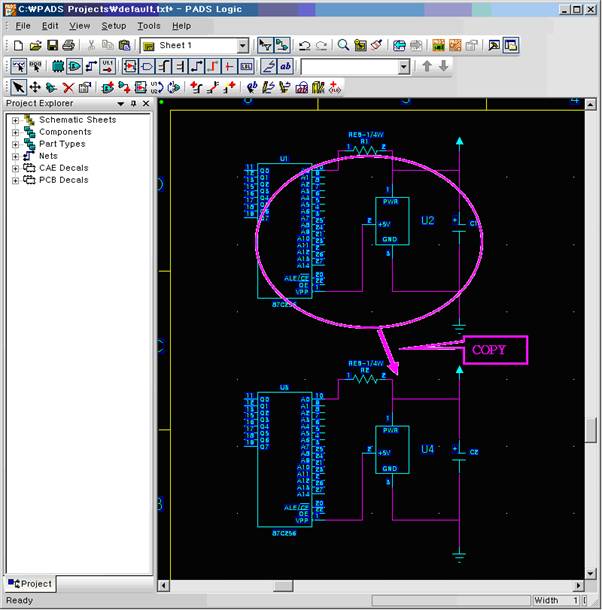

아래와 같은 회로도가 있습니다.
Reused를 활용하기 위해 Copy를 합니다.

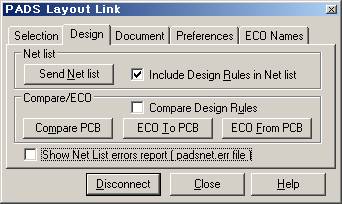

PCB로 넘깁니다.

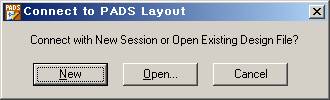

Tools – PADS Layout

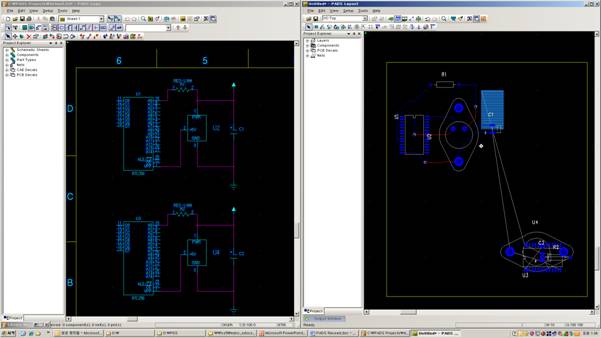

PCB로 진행 되었습니다.
Copy한 부분만 먼저 선택해서 설계를 진행합니다.

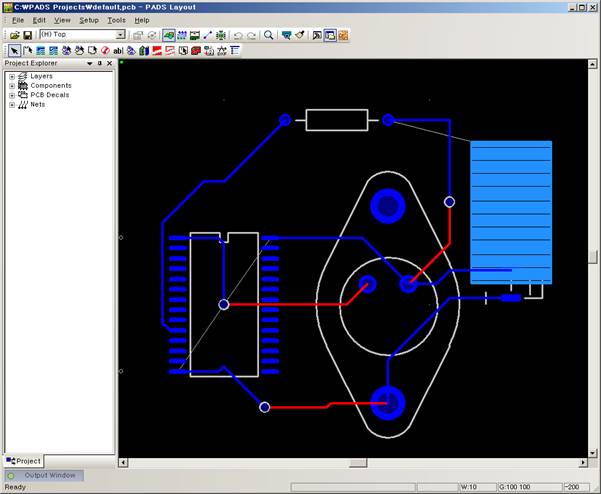

배선, Copper, Via등을 작성했습니다.

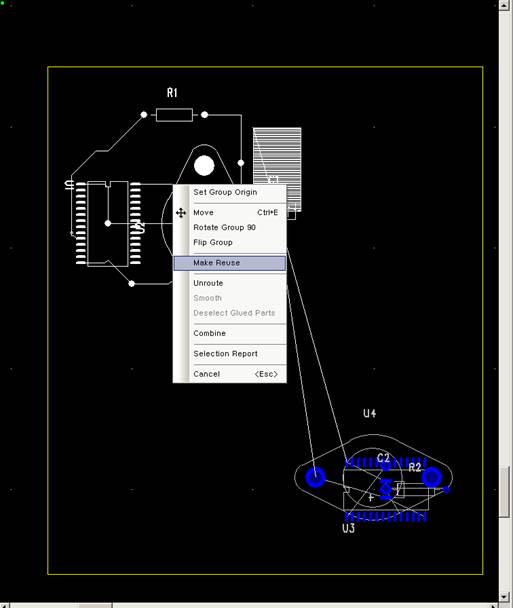

이 상태에서 설계한 부분을 Select Anything을 해서 선택하고 RMB – Make Reuse를 합니다.

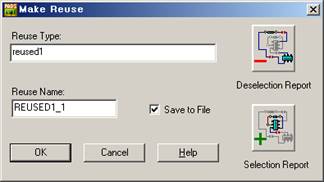

아래와 같이 이름을 부여 하고 Save to file을 Check 합니다.

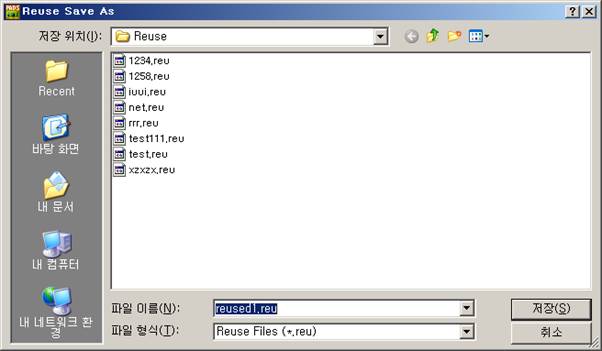

.reu로 저장을 합니다.

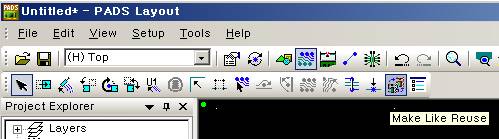

그 다음 Design Toolbar에서 아래를 선택합니다.

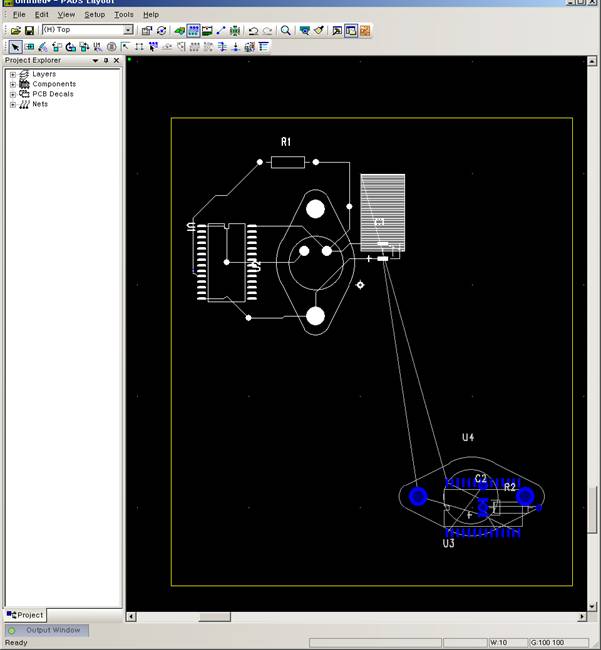

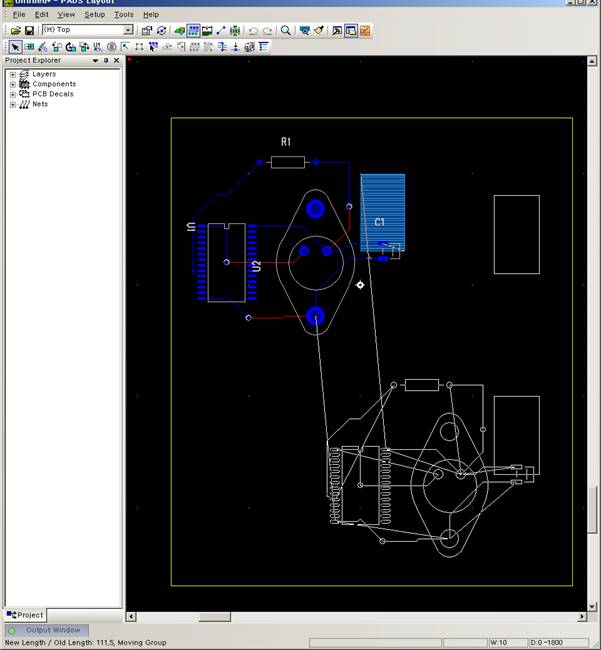

선택하는 동시에 아래처럼 모아져 있던 부분이
설계된 부분의 형상으로 맞추어 옵니다.

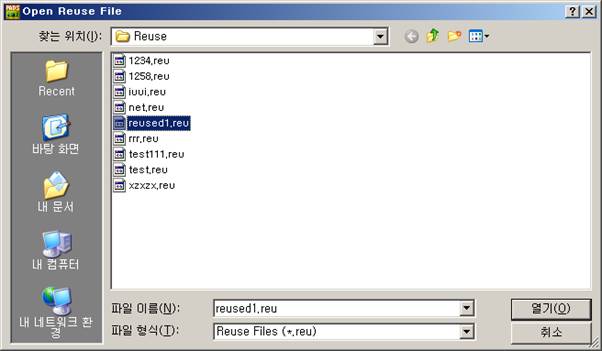

이것은 설계 되었던 부분이 선택되어서 그런 것이고 직접. reu파일을 선택하려면 아무것도 선택 되어 있지 않은 상태에서 Make Like Reused를 누르면 파일의 선택이 가능 합니다.

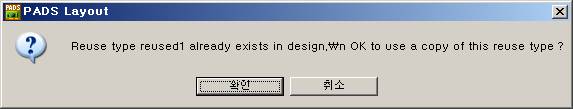

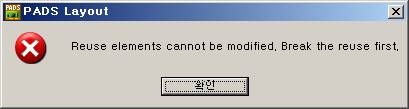

그 이후에 부품이나 Object를 움직이려고 하면 아래와 같은 메시지가 나옵니다.

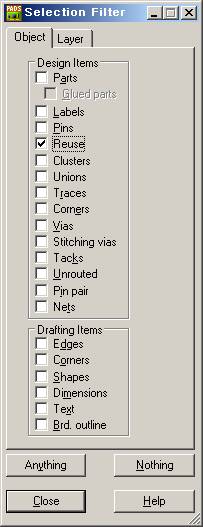

RMB – Filter에서 Reuse를 선택합니다.

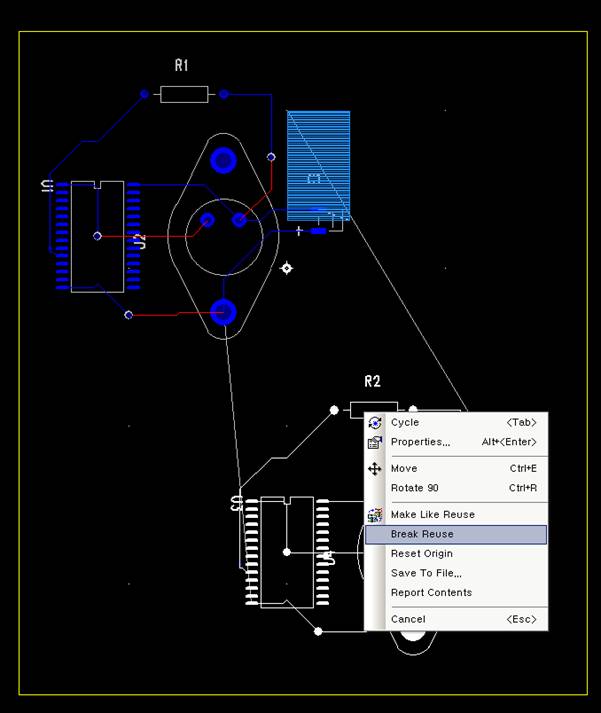

Break Reuse를 누르면 Reuse상태가 해제 되어 각각 편집이 가능 합니다.

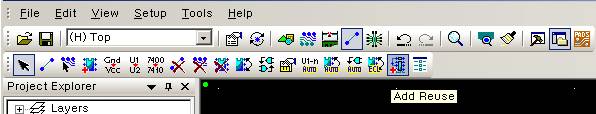

ECO Toolbar에서는 PCB Only상태의 Reuse를 추가 할 수 있습니다.
물론 Make Like Reuse는 해주어야 합니다.
Reference를 별도로 지정 가능하거나

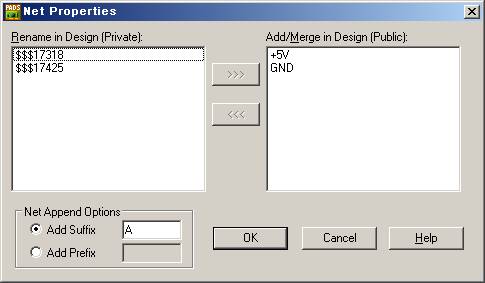

Net의 포함여부를 설정 할 수 있습니다.

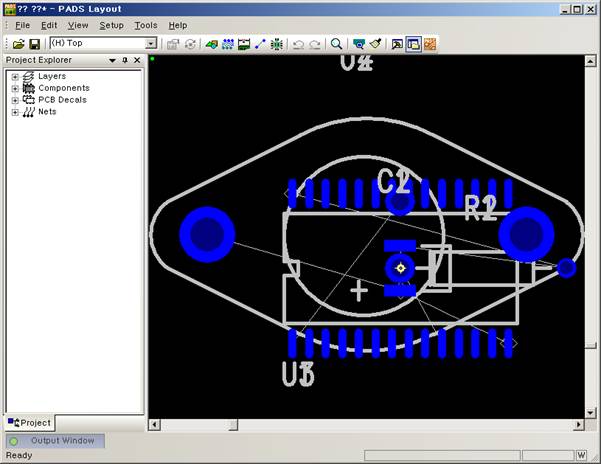

Reused로 저장한 .reu는 File - Open에서 열어 볼 수 있습니다.
