HyperLynx DRC는 PCB의 EMI/EMC이슈와 signal integrity와 power integrity의 design rule check를 수행합니다. 어떤 수동으로 Check하는 항목에 대해서도 사용자 정의로 DRC를 만들 수 도 있습니다.



제품개요

HyperLynx® DRC는 사용자 정의가 가능한 강력하고 빠른 design rule checking Tool입니다. EMI / EMC에 대한 쉽게 시뮬레이션 되지 않은 복잡한 설계 규칙을 확인 할 수 있습니다. traces crossing splits, reference plane changes, shielding, via check같은 19개의 standard design rule check (DRC)들은 EMI/EMC, signal integrity (SI), power integrity (PI)의 문제가 PCB에 발생할 문제 지점을 정확히 파악할 수 있습니다.

HyperLynx DRC는 automation object model (AOM)의 database object에 접근 가능 하고, object에 대한 고급 기하학적 작업을 할 수 있습니다.

디자인 데이터베이스에 고유의 액세스를 제공하고 많은 종류의 DRC를 개발 할 수 있습니다. VBScript와 JavaScript를 지원하고 AOM의 문서와 DRC 코딩의 표준 그리고 script debugging 환경이 내장되어 있어 즉시 자신의 DRC를 작성 할 수 있습니다.



중요한 장점

■ 내장된 19개의 EMI/EMC, SI,와 PI 이슈에 대한 포괄적인 디자인 Check

■ 강력하고 효율적인 design rule check에 대한 고급 기하학적 엔진

■ 쉬운 설정과 Setup Wizard/Project Explorer는 빠른 시뮬레이션을 실행 할 수 있습니다.

■ 완벽한 사용자 정의 DRC 생성 환경은 자신의 검토 요구 사항을 충족할 수 있습니다.

■ 내장 된 스크립트 디버거와 내장 된 스크립트 디버거와 부품 시각화는 쉽게 사용자 정의 DRC 작성을 촉진 시킬 수 있습니다.

■ 사용자 정의  DRC에서는 PCB 데이터와 GUI, PCB 데이터 구조의 측정과 조작의 액세스를 할 수 있는 기능이 있습니다.



Custom Rule Creation

HyperLynx DRC는 자기 자신과 팀원들에 의해 운영 될 수 있는 사용자 정의 된 DRC를 작성할 수 있습니다. HyperLynx DRC는 구조 시각화와 스크립트 디버거를 포함하는 완벽한 사용자 정의 DRC 작성 환경을 포함하고 있습니다. 사용자 정의 된 DRC를 작성하면, stackup, layers, planes, traces, vias, and pin과 같은 포함하여 레이아웃의 모든 측면을 액세스 할 수 있습니다. 이런 Object들은 광범위하게 문서화 되어있는 AOM library의 일부분 입니다.

이 라이브러리는 사용자 지정 DRC의 Block작성이 포함되어 있습니다. 추가로 IBIS 같은 electrical model들을 사용 가능 합니다. 디자인 내에서 AND, OR와 XOR같은 논리적인 작업을 수행하기 위해 custom DRC들을 사용 할 수도 있습니다.

또한, 조작 및 검사를 수행 할 때, 원하는 설계의 형상들의 측정 할 수 있습니다.



Script Writing and Debugging Environment

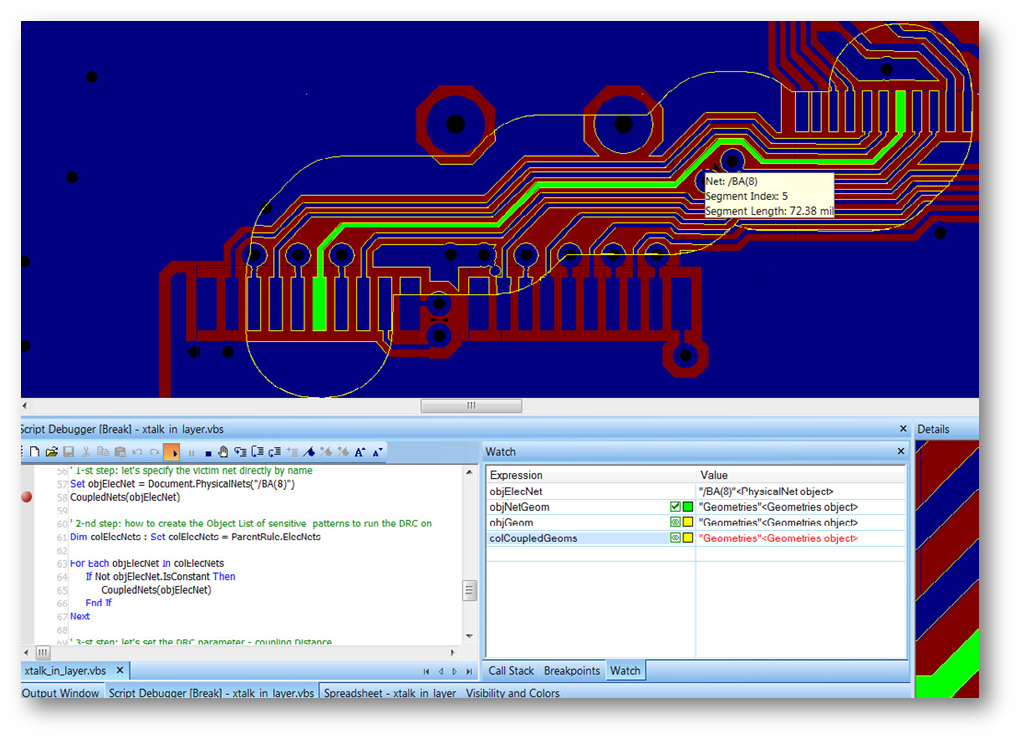

HyperLynx DRC는 완전한 스크립트 작성과 디버깅 환경을 갖추고 있습니다. break point들의 설정을 허용하여 스크립트를 단계적으로 진행해 다양한 watch list를 추가 하는 스크립트 디버거가 GUI에 내장되어 있습니다. watch list에있는 변수는 숫자뿐만 아니라 board viewer에서 형상이 GUI에서 시각화 될 수 있는 스크립트에 따라 운영되어 다양한 데이터가 될 수 있습니다.



HyperLynx DRC의 스크립트 디버깅 환경은 사용자 정의 DRC의 스크립트에서 형상이 시각화가 가능 합니다.



Easy Setup and Navigation

HyperLynx DRC GUI는 설계 데이터를 빠르고 쉽게 액세스 할 수 있습니다. 내장 된 Setup Wizard가 보드에 디자인 검사를 실행하는 데 필요한 단계를 순차적으로 안내합니다. 전기적 모델 할당, 커넥터 정의, Power / Ground net 정의, 수동 소자 부품, electrical net 정의 등의 항목은 Setup Wizard에서 설정 가능 합니다. 독립적으로의 HyperLynx DRC GUI에서 프로젝트 탐색기를 사용하여 디자인의 모든 측면을 검토 할 수 있습니다.

만약에 Xpedition의 디자인을 사용하는 경우에는 대부분의 정보가 CES에 들어 있어 HyperLynx DRC에 내보낼 때 전송됩니다.


Xpedition을 HyperLynx DRC와 같이 사용하면 Xpedition내에서는 HyperLynx DRC가 integration되어 사용이 가능 합니다.



19 Built-In DRCs

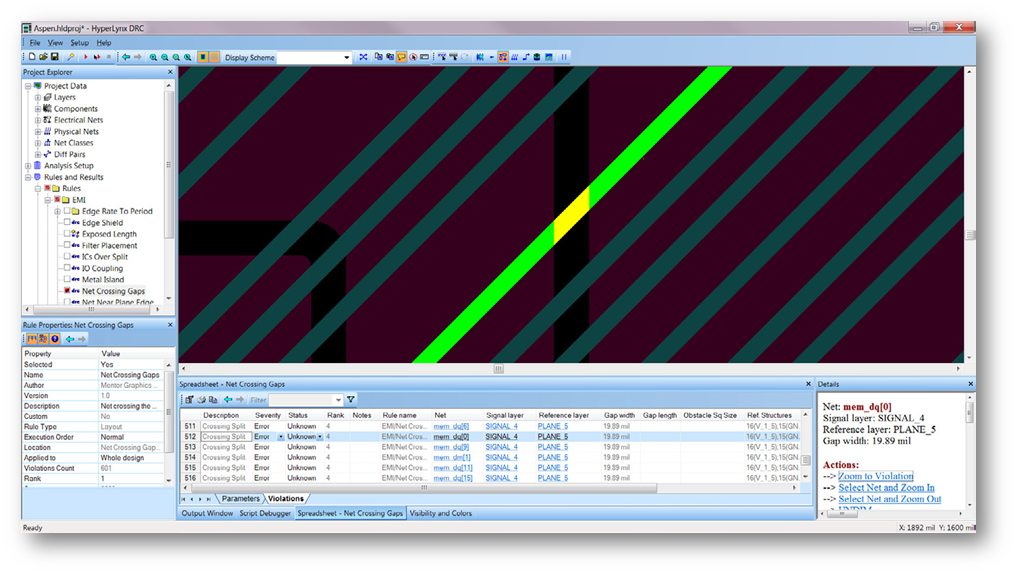

HyperLynx DRC는 EMI, SI 및 PI 관련 항목에 대한 19개의 표준 된 DRC 검사를 포함합니다. 검사의 대부분들은 쉽게 시뮬레이션 할 수 없는 traces crossing splits, reference plane changes, shielding과 via check들의 항목으로 board design의 종합적인 검토를 수행하고 문제를 제거하기 위해 사용 될 수 있습니다.



Supported PCB layout systems

■ Mentor Graphics PADS® Layout, Expedition™ PCB and Board Station®

■ Cadence Allegro, SPECCTRA and OrCAD Layout

■ Zuken CADStar, Visula and CR3000/5000 PWS or Board Designer



Platforms Supported

■ 32-bit Windows 7/Vista/XP/Server2003/2008

■ 64-bit Windows 7/Vista/Server2003/2008
