Project Explorer의 활용
PADS Layout에서는 Project Explorer를 이용해서 여러 구성원들의 내용을 Tree형태로 보는 것이 가능 합니다.

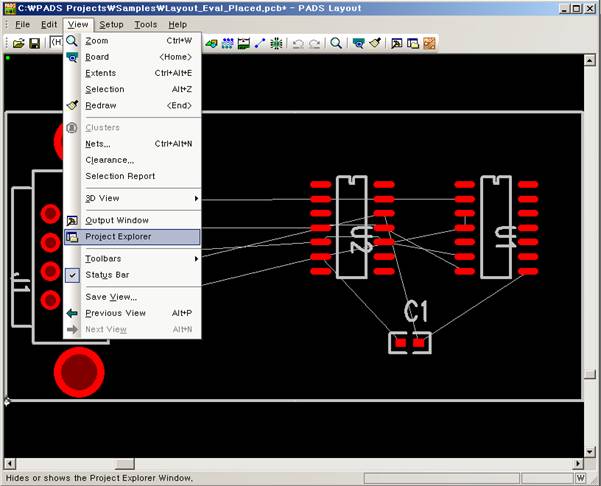

View - Project Explorer나 아이콘을 눌러 실행 합니다.

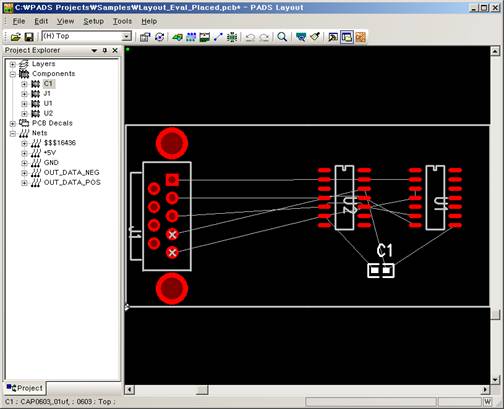

4개의 Object로 구성되어 있습니다.
Layer: Layer List를 보고 Active Layer를 선택 할 수 있습니다.
Components: 부품을 Reference 기준으로 보여 줍니다.
PCB Decals: 부품을 PCB Decal기준으로 보여 줍니다.
Nets: Net를 보여줍니다.

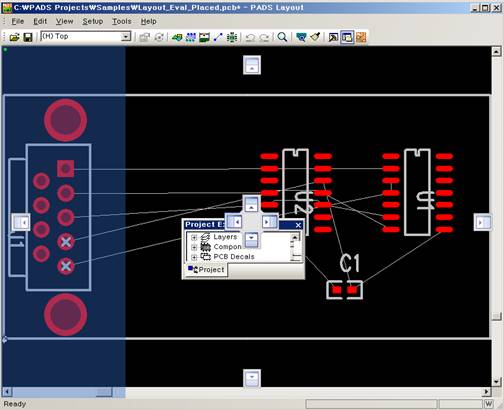

Drag를 하면 아래와 같이 원하는 위치에 놓을 수 가 있습니다.

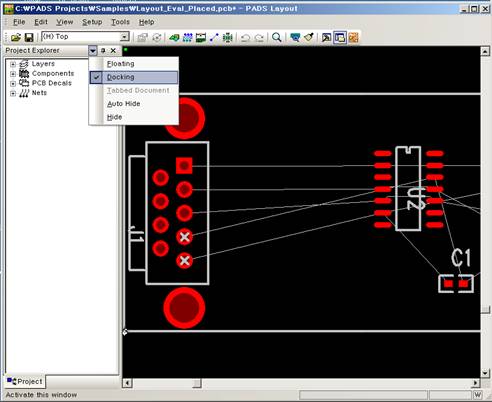

아래처럼 창의 형태를 결정 할 수도 있습니다.

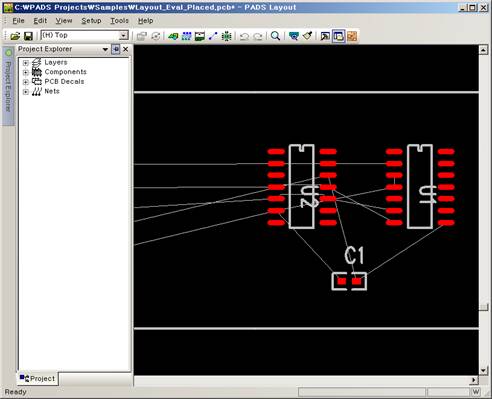

아래처럼 설정도 가능 합니다. (Auto Hide)

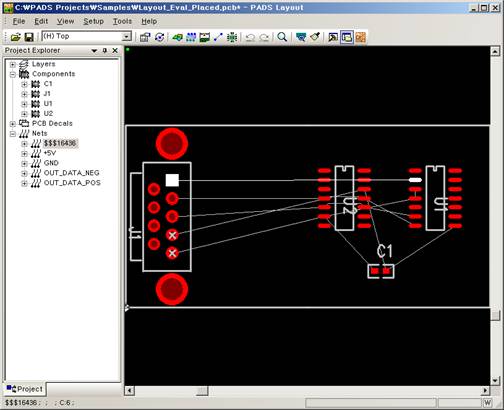

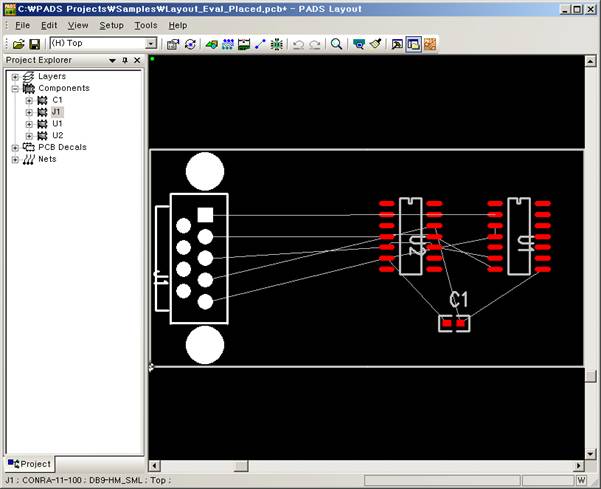

화면에서 부품이나 Net를 선택하면 Project Explorer에서도 선택됩니다.

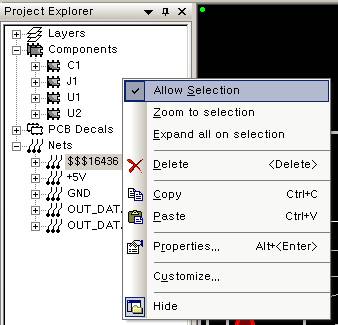

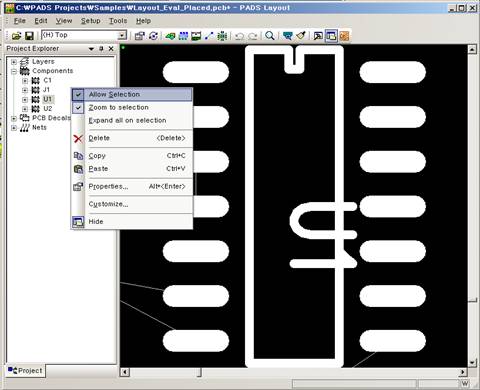

반대로 Project Explorer에서 선택하면 화면상에 선택하려면 RMB – Allow Selection이 Check되어 있어야 합니다.
선택된 것을 화면의 전체화면으로 보려면 Zoom to selection도 Check합니다.

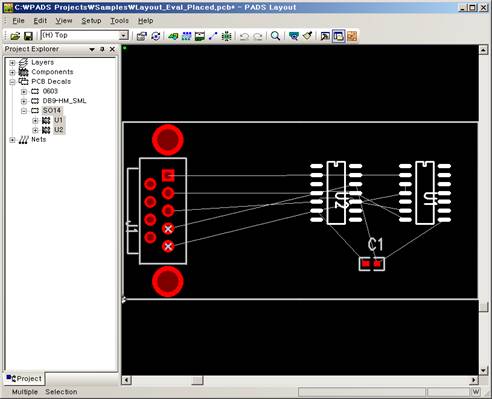

PCB Decals를 기준으로 보면 역전개가 가능 합니다.

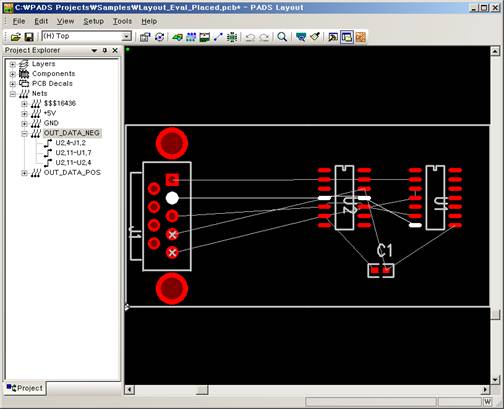

Net와 Pin Pair별로 선택이 가능 합니다.

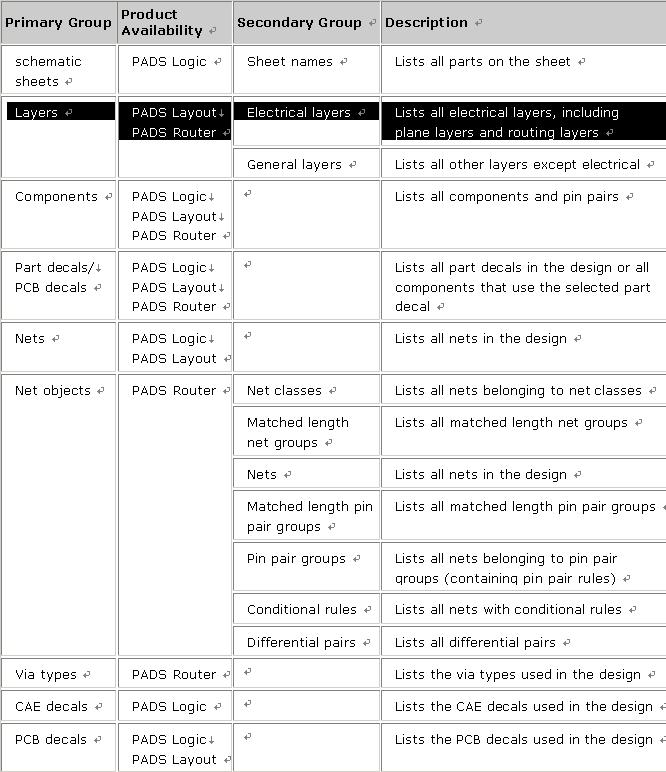

Project Explorer가 PADS Logic, PADS Layout, PADS Router에 각각 해당하는 사양은 다음과 같습니다.
PADS Layout에서는 Project Explorer를 이용해서 여러 구성원들의 내용을 Tree형태로 보는 것이 가능 합니다.
View - Project Explorer나 아이콘을 눌러 실행 합니다.
4개의 Object로 구성되어 있습니다.
Layer: Layer List를 보고 Active Layer를 선택 할 수 있습니다.
Components: 부품을 Reference 기준으로 보여 줍니다.
PCB Decals: 부품을 PCB Decal기준으로 보여 줍니다.
Nets: Net를 보여줍니다.
Drag를 하면 아래와 같이 원하는 위치에 놓을 수 가 있습니다.
아래처럼 창의 형태를 결정 할 수도 있습니다.
아래처럼 설정도 가능 합니다. (Auto Hide)
화면에서 부품이나 Net를 선택하면 Project Explorer에서도 선택됩니다.
반대로 Project Explorer에서 선택하면 화면상에 선택하려면 RMB – Allow Selection이 Check되어 있어야 합니다.
선택된 것을 화면의 전체화면으로 보려면 Zoom to selection도 Check합니다.
PCB Decals를 기준으로 보면 역전개가 가능 합니다.
Net와 Pin Pair별로 선택이 가능 합니다.
Project Explorer가 PADS Logic, PADS Layout, PADS Router에 각각 해당하는 사양은 다음과 같습니다.
