Layout | Compare ECO의 활용
페이지 정보
2011-06-14 17:23 | Posted By ED&C
본문
Tools – Compare/ECO에서는 PCB의 Revision이 되었을 때의 두 버전의 비교나, ECO와 관련된 내용을 진행 가능 합니다.

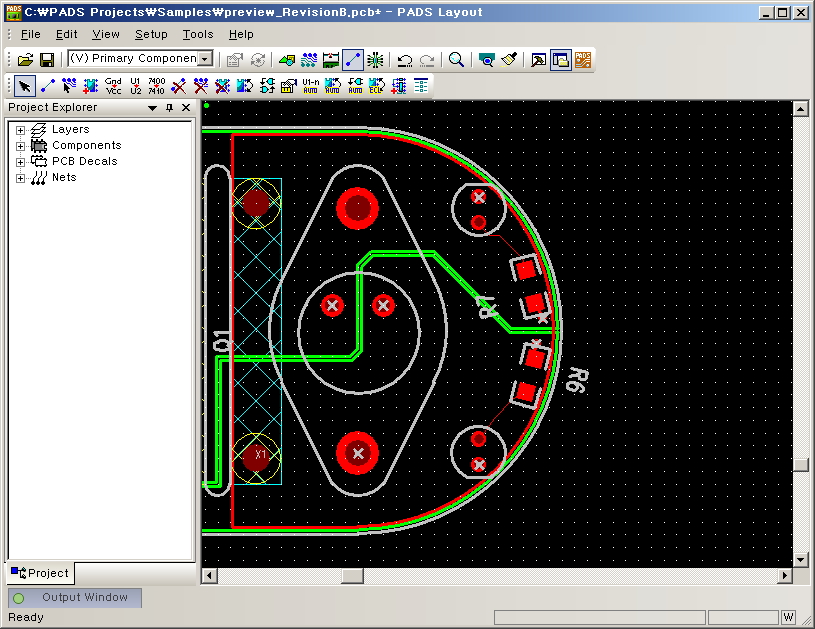

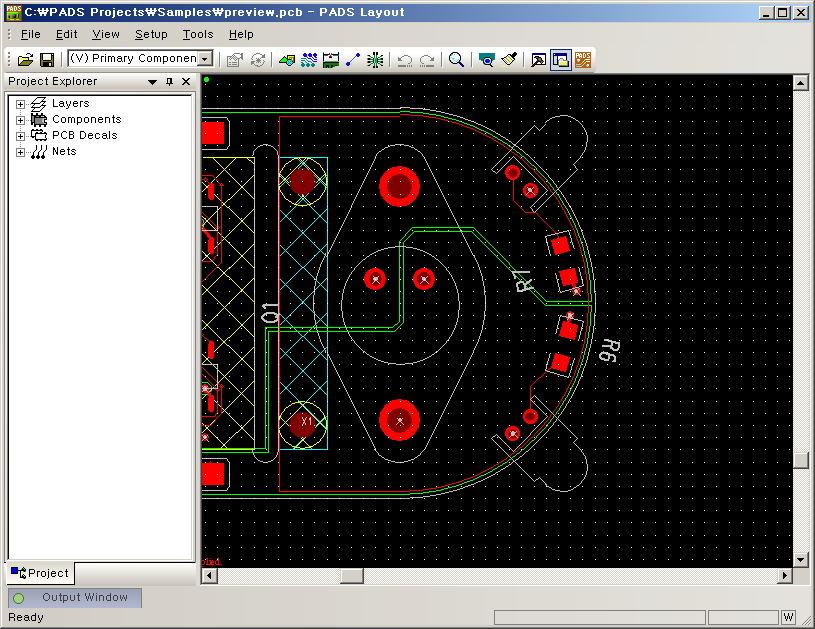

아래와 같은 두 개 버전의 PCB가 있다면

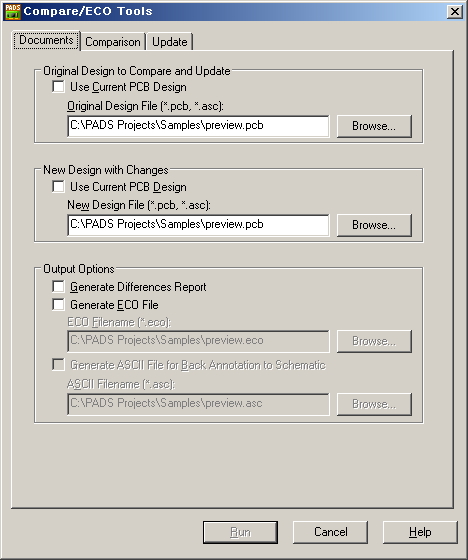

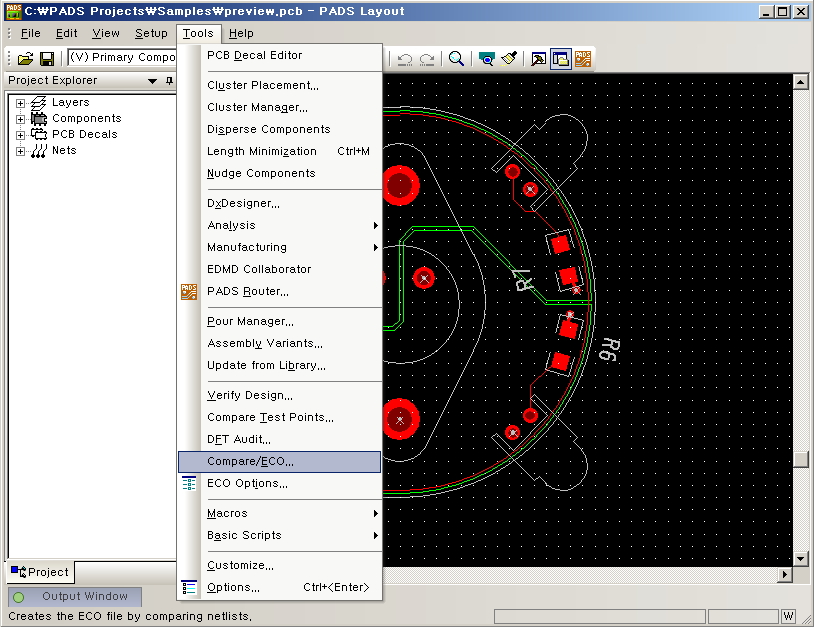

두 버전의 비교를 위해 Tools – Compare/ECO를 실행합니다.

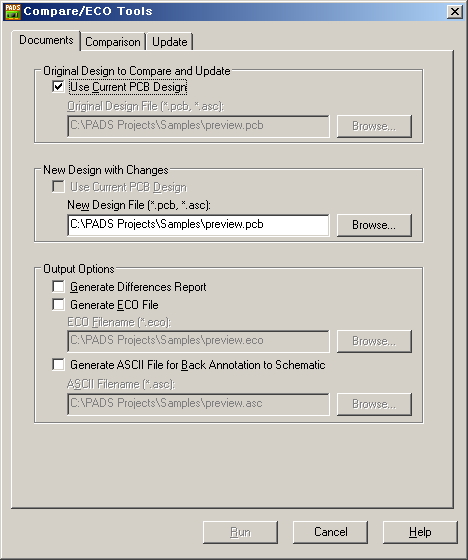

현재 열려있는 Design을 비교하기 위해 Use Current PCB Design을 선택합니다.
그리고 비교한 버전의 PCB를 선택합니다.

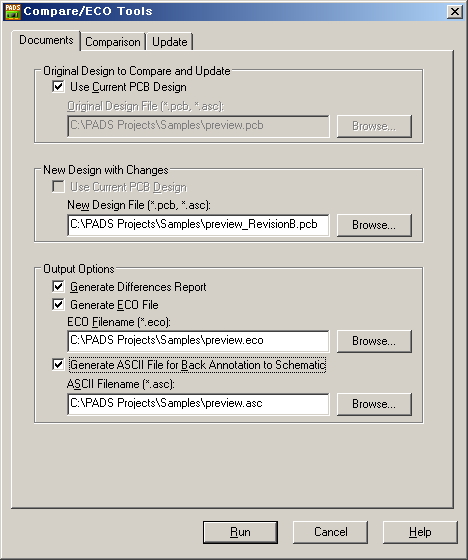

Output Option에서는 3가지 설정이 가능 합니다.

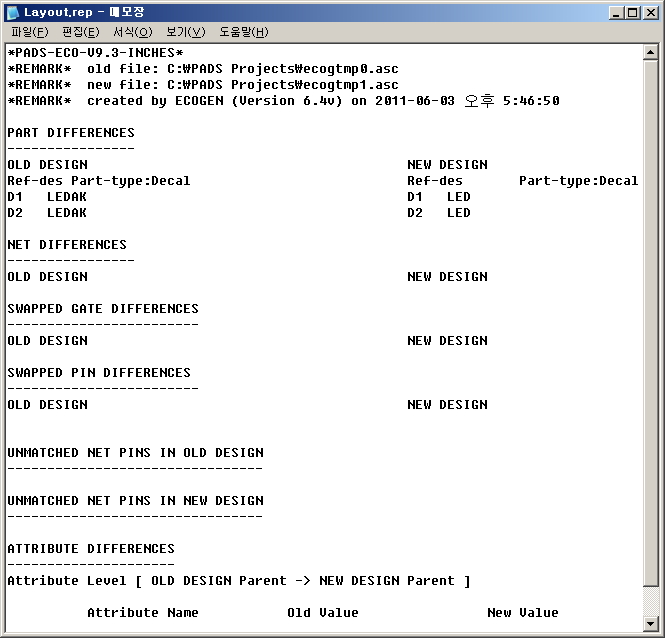

Generate Differences Report는 두 Design의 차이를 Report로 출력 합니다.

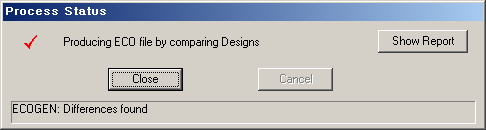

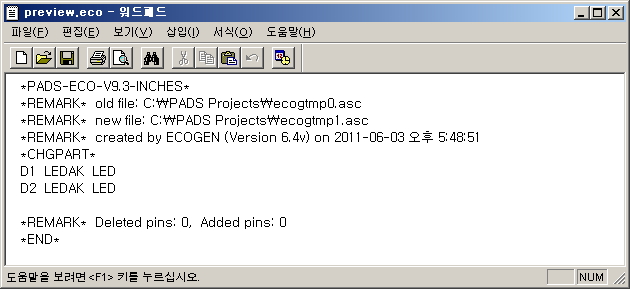

Generate ECO File 차이의 내용을 파일(ECO로 적용 할 수 있는 파일)로 출력합니다.

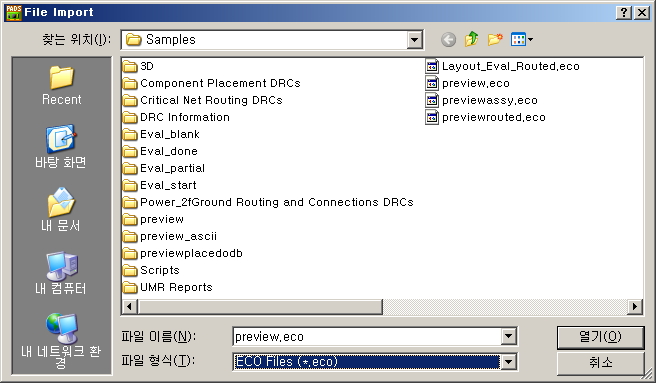

특정한 PCB에 변경사항만 적용하려면 File의 Import로 eco파일을 적용 할 수 있습니다.

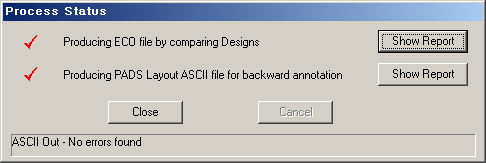

Generate ASCII File for Back Annotation to Schematic은 PCB가 변경된 내용을 PADS layout ASCII로 저장합니다.
Comparison에서는 비교할 항목을 지정하고 이름을 비교하는 Option등을 설정 합니다.
Update에서는 비교를 한 결과를 Update할 지와 Library를 update할지를 설정합니다.
아래와 같은 두 개 버전의 PCB가 있다면
두 버전의 비교를 위해 Tools – Compare/ECO를 실행합니다.
현재 열려있는 Design을 비교하기 위해 Use Current PCB Design을 선택합니다.
그리고 비교한 버전의 PCB를 선택합니다.
Output Option에서는 3가지 설정이 가능 합니다.
Generate Differences Report는 두 Design의 차이를 Report로 출력 합니다.
Generate ECO File 차이의 내용을 파일(ECO로 적용 할 수 있는 파일)로 출력합니다.
특정한 PCB에 변경사항만 적용하려면 File의 Import로 eco파일을 적용 할 수 있습니다.
Generate ASCII File for Back Annotation to Schematic은 PCB가 변경된 내용을 PADS layout ASCII로 저장합니다.
Comparison에서는 비교할 항목을 지정하고 이름을 비교하는 Option등을 설정 합니다.
Update에서는 비교를 한 결과를 Update할 지와 Library를 update할지를 설정합니다.
