Layout | Flood시 smoothing radius조정
페이지 정보
2011-06-14 17:33 | Posted By ED&C
본문

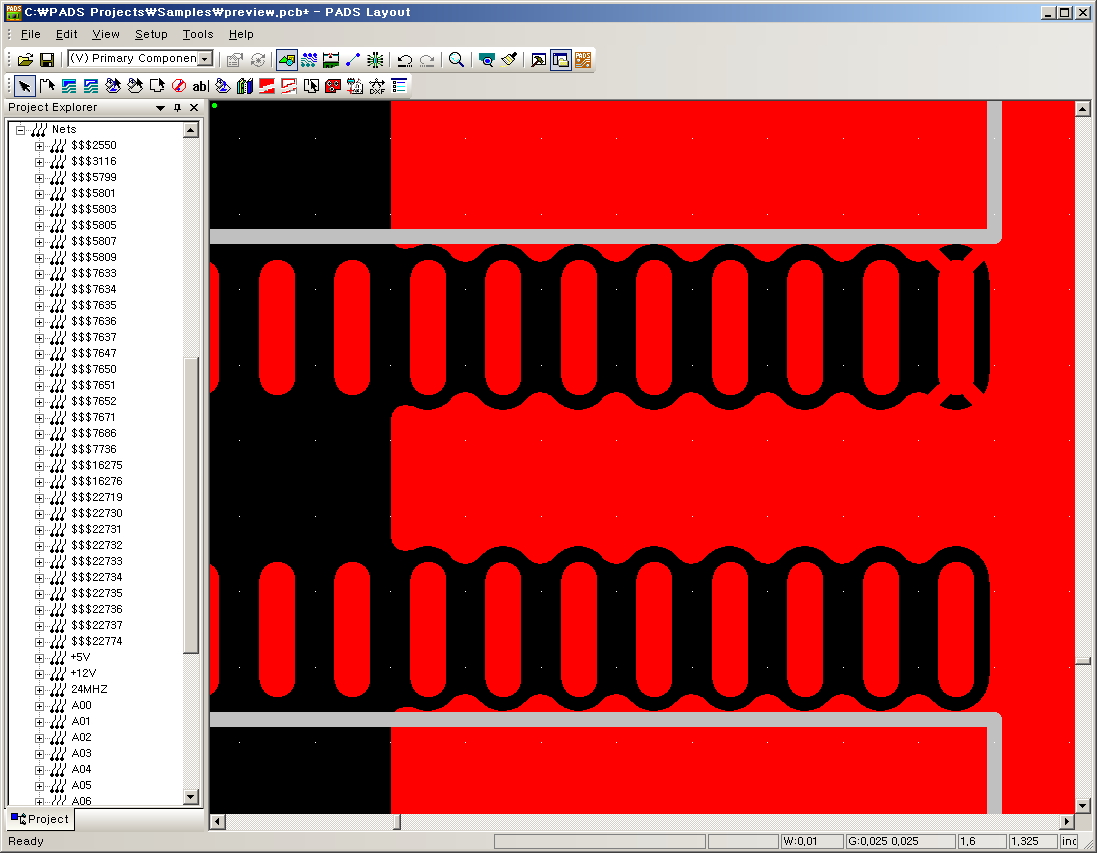

Copper Pour를 입력하고 Flood를 진행 할 때 PAD나 Trace들의 사이로 copper들이 조밀하게 입력되는 경우가 있습니다.

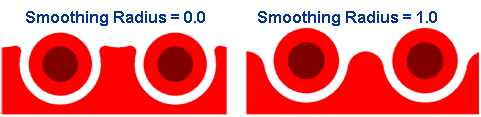

이 사이즈를 변경하는 것은 Smoothing Radius라고 합니다.

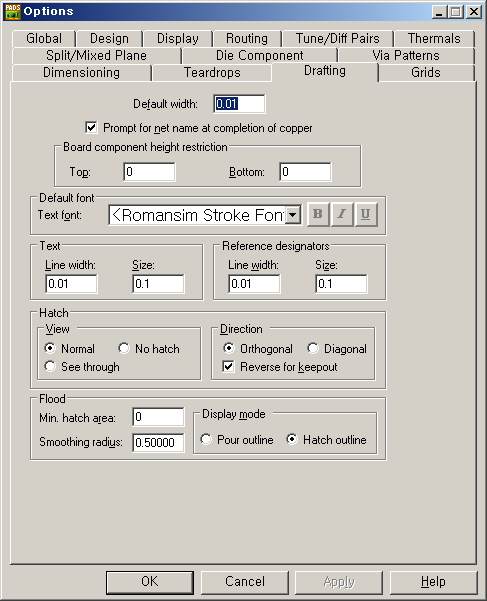

전체 PCB의 값을 변경하려면 Tools - Option에서 Drafting탭을 선택하고, Flood의 Smoothing Radius의 값을 변경하면 됩니다.

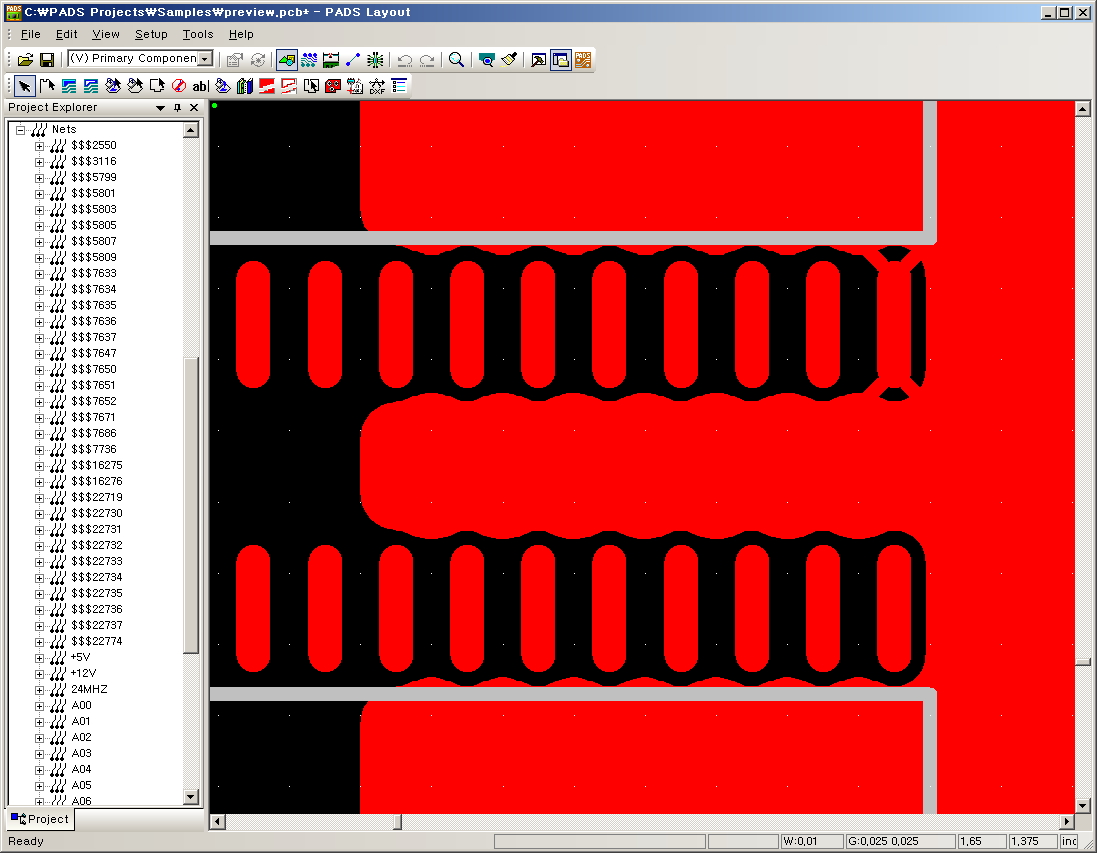

0.5에서 2로 변경하고 다시 Flood를 하면 아래와 같이 됩니다.
Tools - Option에서의 값은 PCB file의 Default값에 해당되고 특정한 하나의 Copper Pour만 Smoothing Radius값을 변경 할 수 도 있습니다.

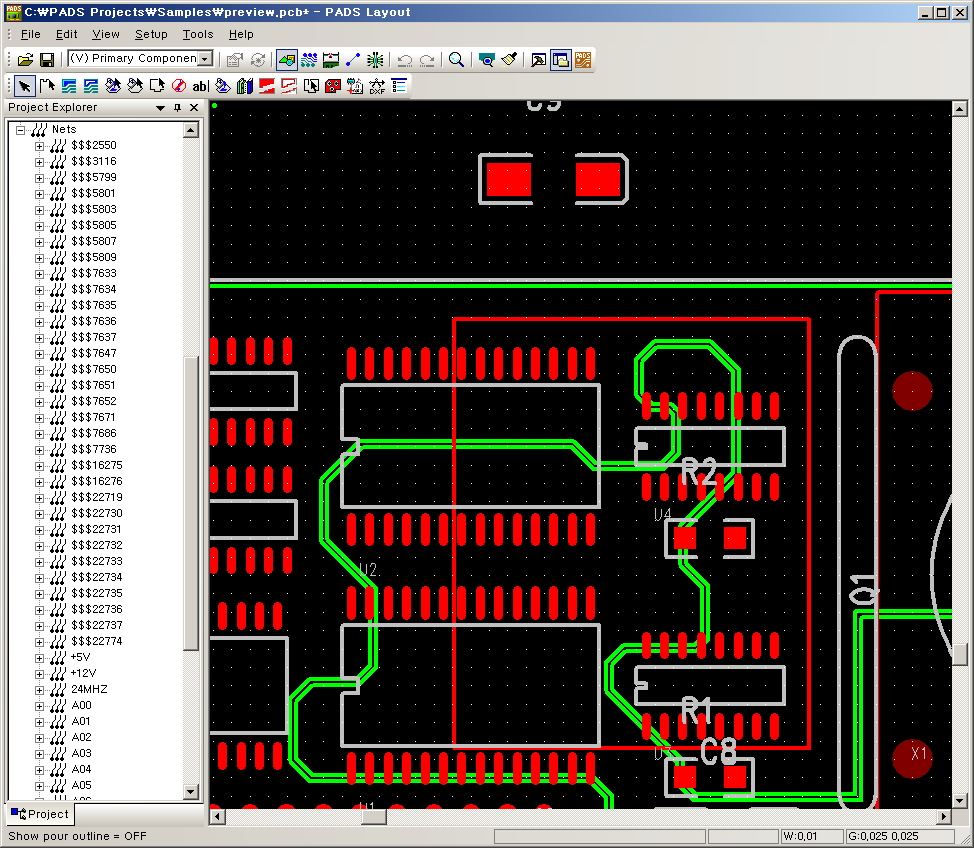

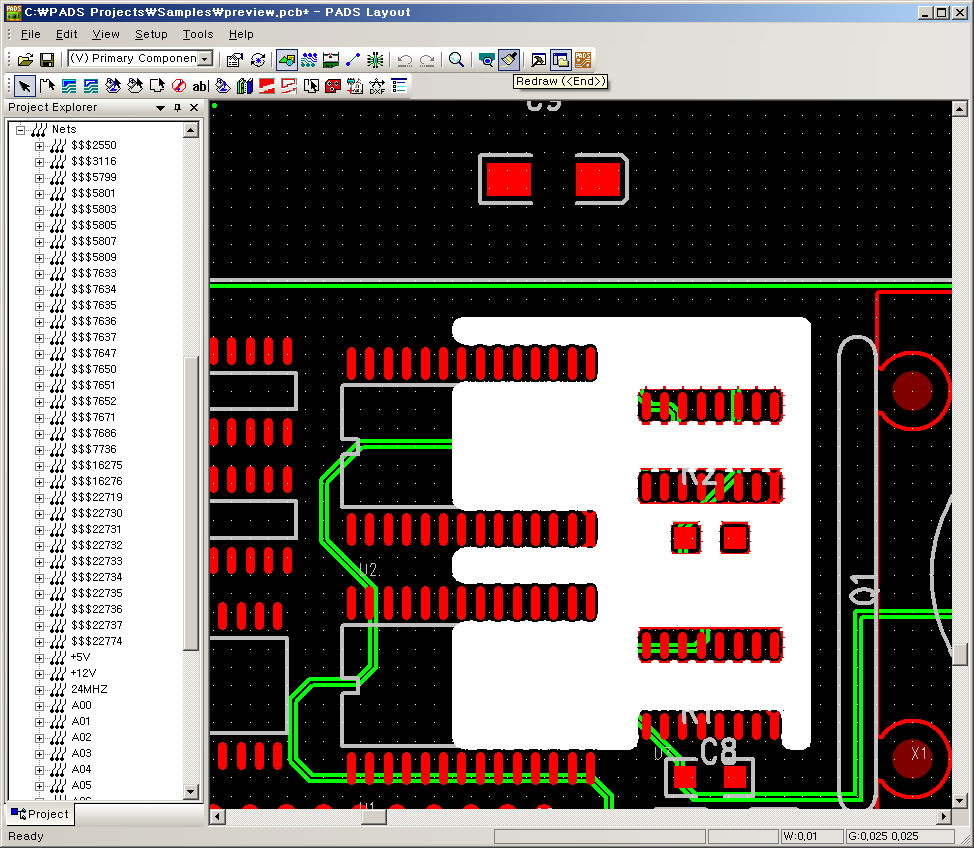

Copper Pour를 Flood전 상태로 만들어 줍니다. Modeless command “PO”

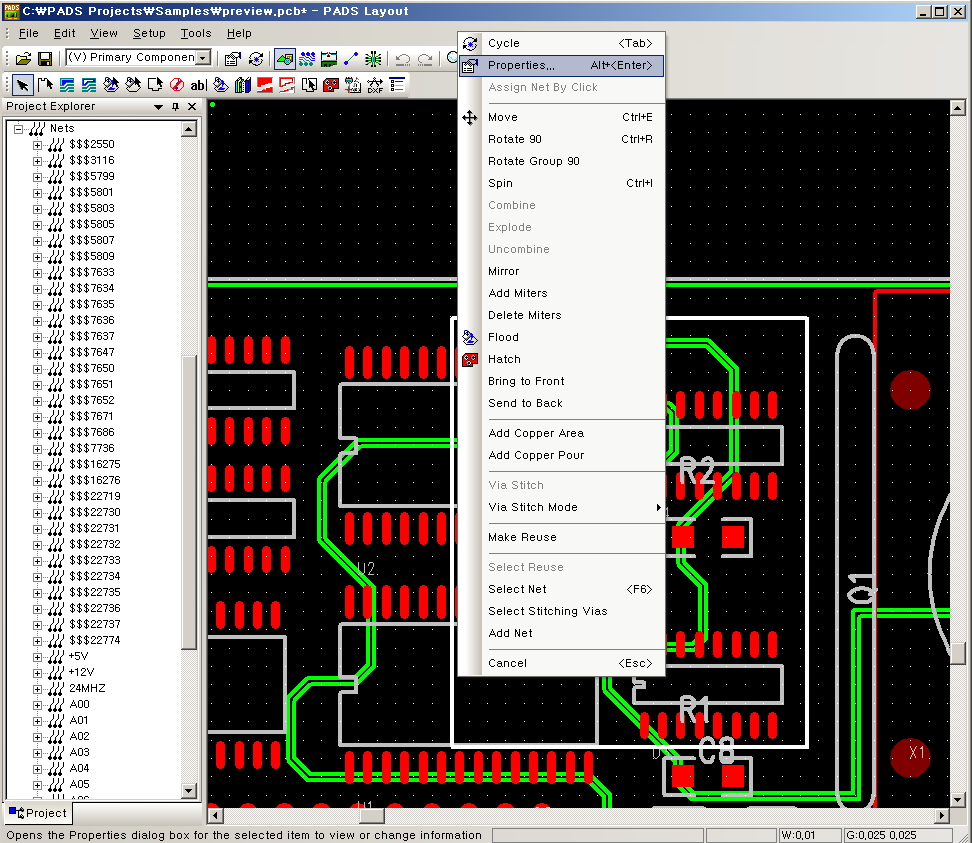

이 상태에서 Select Shape로 Copper Pour를 선택한 다음 RMB – Properties

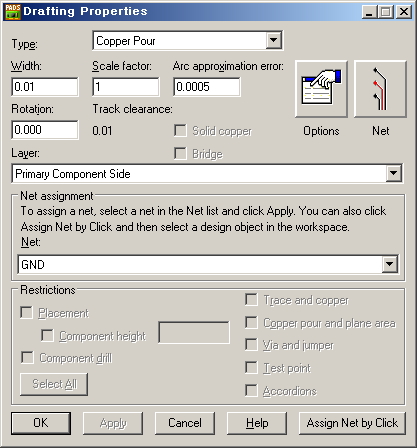

Copper Pour에서 Option을 선택합니다. (Flood가 실행된 상태에서는 Option이 보이지 않습니다.)
Default의 값은 Tools - Option에서 Drafting, Flood의 Smoothing Radius의 값입니다.
Default가 아니라 선택한 Copper Pour만 따로 적용하고 싶으면 Default를 해제하고 Smoothing Radius의 값을 따로 지정해 줍니다.
이 사이즈를 변경하는 것은 Smoothing Radius라고 합니다.
전체 PCB의 값을 변경하려면 Tools - Option에서 Drafting탭을 선택하고, Flood의 Smoothing Radius의 값을 변경하면 됩니다.
0.5에서 2로 변경하고 다시 Flood를 하면 아래와 같이 됩니다.
Tools - Option에서의 값은 PCB file의 Default값에 해당되고 특정한 하나의 Copper Pour만 Smoothing Radius값을 변경 할 수 도 있습니다.
Copper Pour를 Flood전 상태로 만들어 줍니다. Modeless command “PO”
이 상태에서 Select Shape로 Copper Pour를 선택한 다음 RMB – Properties
Copper Pour에서 Option을 선택합니다. (Flood가 실행된 상태에서는 Option이 보이지 않습니다.)
Default의 값은 Tools - Option에서 Drafting, Flood의 Smoothing Radius의 값입니다.
Default가 아니라 선택한 Copper Pour만 따로 적용하고 싶으면 Default를 해제하고 Smoothing Radius의 값을 따로 지정해 줍니다.
