Layout | Basic Script에서 wizard사용
페이지 정보
2011-06-15 14:18 | Posted By ED&C
본문

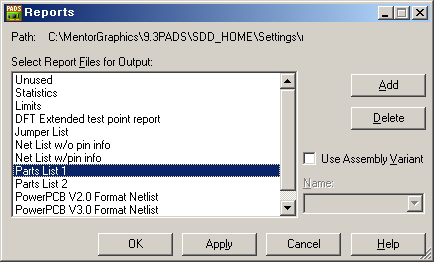

BOM등을 출력 할 때 File – Report를 출력합니다.

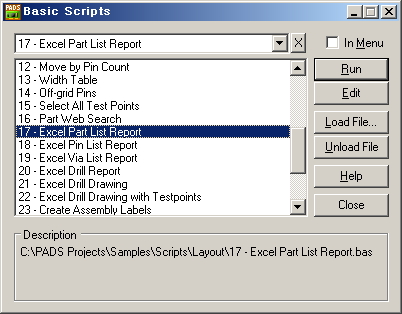

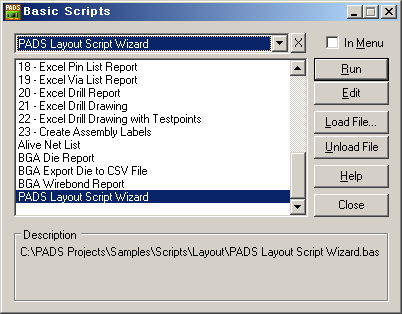

Tools – Basic scripts – Basic scripts 에서 17.Excal Part List Report도 가능 합니다.
원하는 형식 변경해서 출력 할 수 있는 방법이 Wizard입니다.

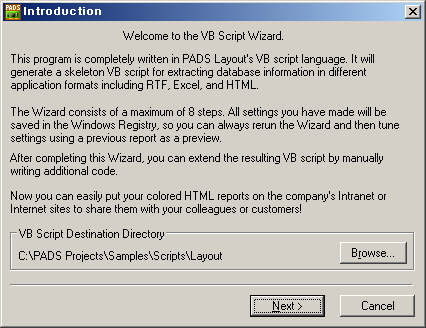

Run을 선택하면 작성한 Scrip의 위치를 설정 할 수 있습니다.

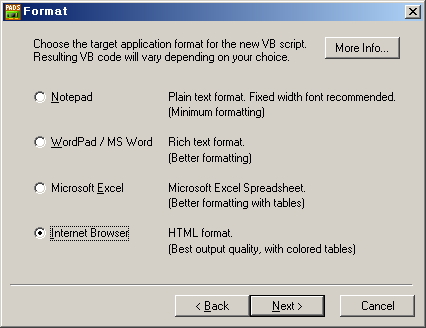

Format을 정 할 수 있습니다. Internet Browser로도 지정 가능 합니다.

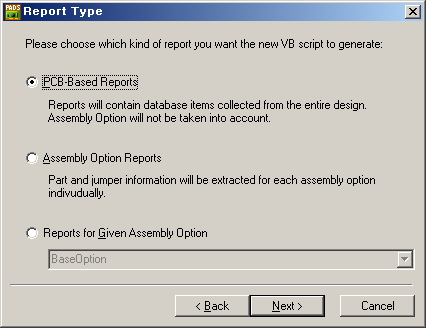

PCB기반으로 출력합니다.

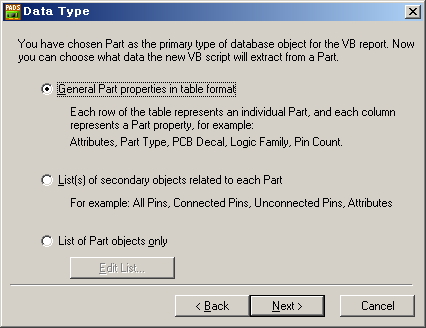

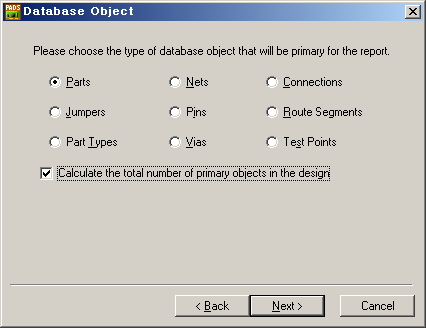

출력할 Object를 지정합니다. BOM이기 때문에 part를 지정합니다.
총 개수도 계산하려면 아래 Option도 Check합니다.
부품을 출력하기 때문에 첫 번째를 선택합니다

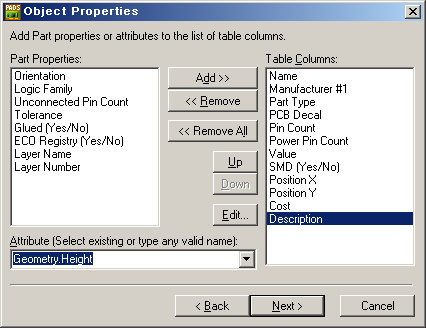

원하는 항목을 선택해서 순서를 지정합니다. (추가속성은 Attribute에서 선택합니다.)

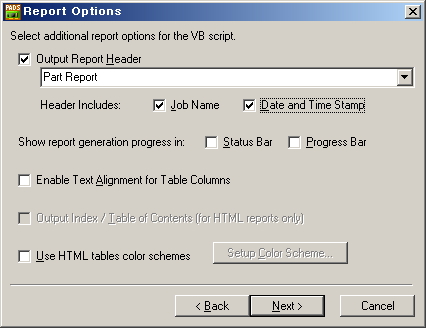

Header, PCB이름, Data, Time등을 결정합니다.

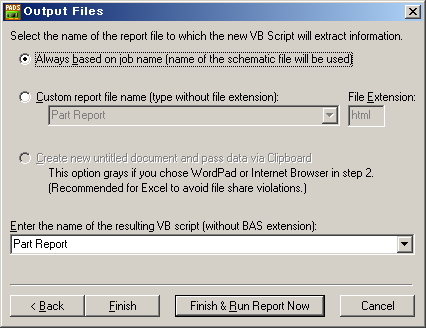

Finish를 선택하면 script가 작성되고 Finish & Run Report를 누르면 작성과 동시에 실행합니다.

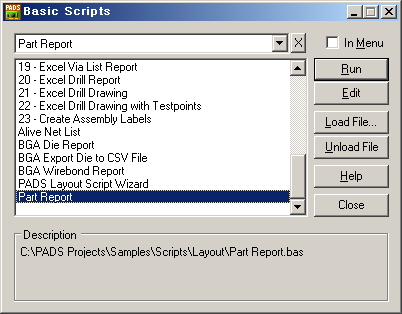

Finish하면 맨 아래에 추가 됩니다.

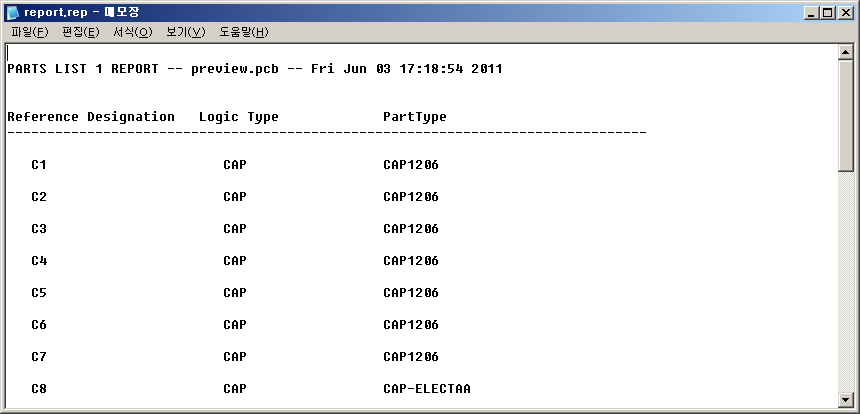

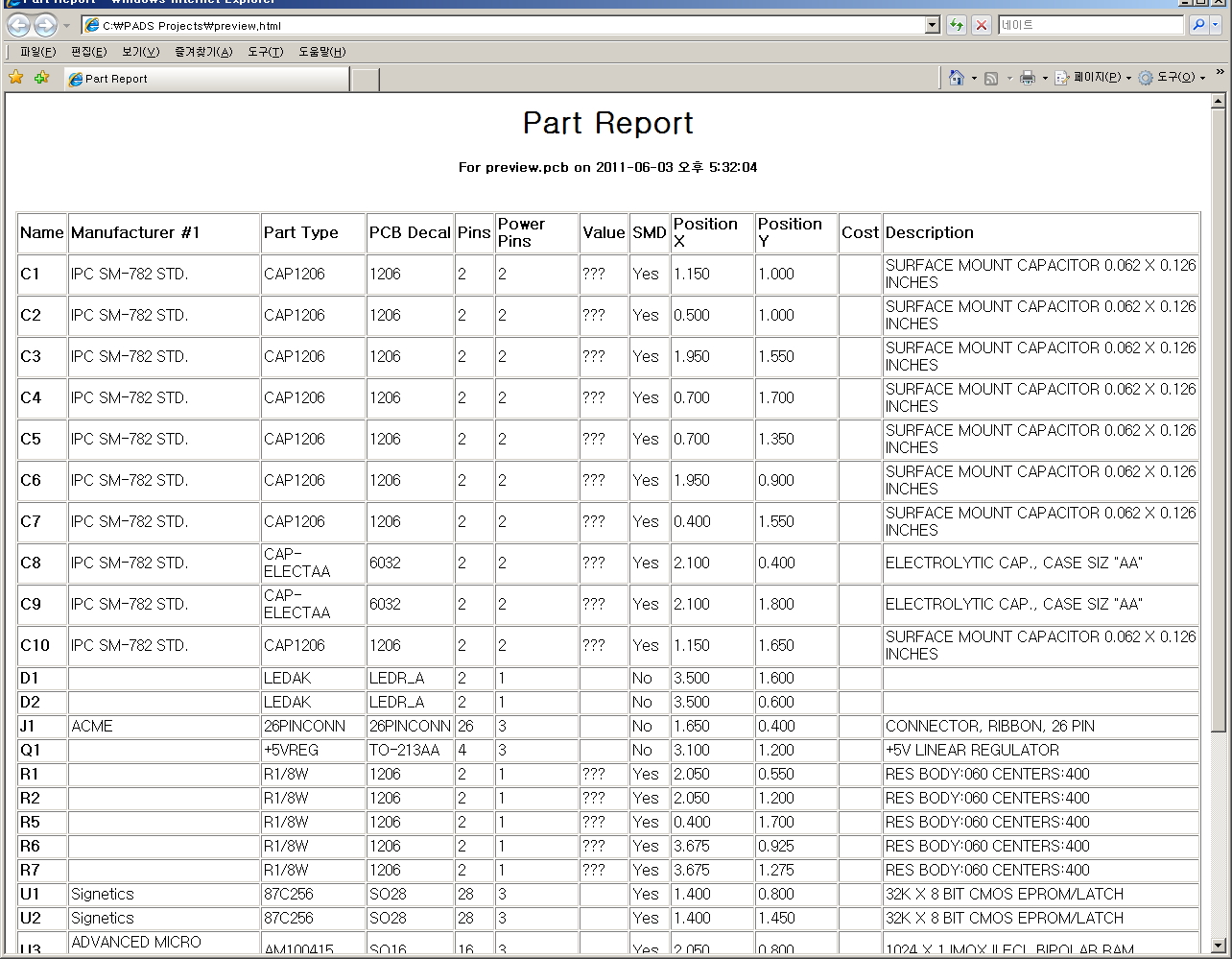

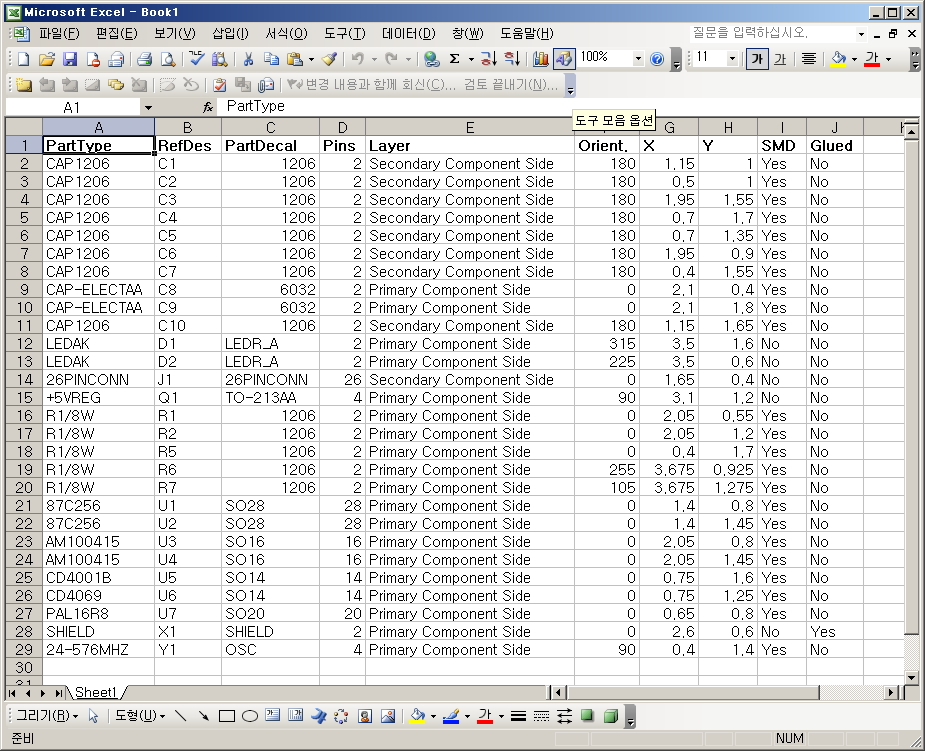

실행하면 설정 한대로 출력 됩니다.
이외에도 위에서 Object설정화면에서 Nets, Connection, Route Segments, Pins, Vias등의 다양한 Object 출력이 가능 합니다.
Tools – Basic scripts – Basic scripts 에서 17.Excal Part List Report도 가능 합니다.
원하는 형식 변경해서 출력 할 수 있는 방법이 Wizard입니다.
Run을 선택하면 작성한 Scrip의 위치를 설정 할 수 있습니다.
Format을 정 할 수 있습니다. Internet Browser로도 지정 가능 합니다.
PCB기반으로 출력합니다.
출력할 Object를 지정합니다. BOM이기 때문에 part를 지정합니다.
총 개수도 계산하려면 아래 Option도 Check합니다.
부품을 출력하기 때문에 첫 번째를 선택합니다
원하는 항목을 선택해서 순서를 지정합니다. (추가속성은 Attribute에서 선택합니다.)
Header, PCB이름, Data, Time등을 결정합니다.
Finish를 선택하면 script가 작성되고 Finish & Run Report를 누르면 작성과 동시에 실행합니다.
Finish하면 맨 아래에 추가 됩니다.
실행하면 설정 한대로 출력 됩니다.
이외에도 위에서 Object설정화면에서 Nets, Connection, Route Segments, Pins, Vias등의 다양한 Object 출력이 가능 합니다.
