Modeless command Z의 활용

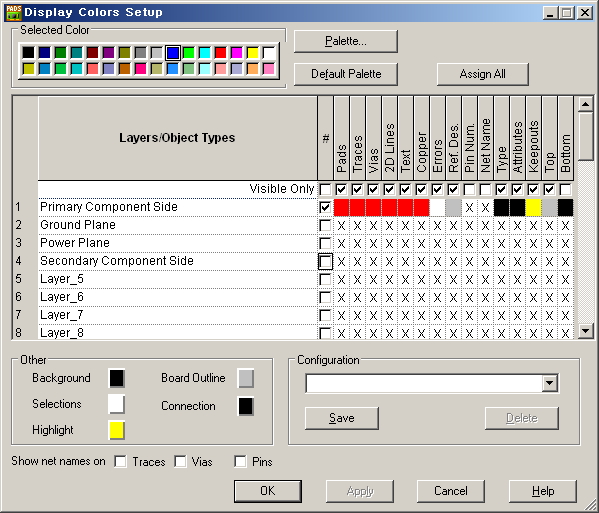

PADS2007까지는 Layer의 Color를 변경하려면 Setup – Display Color에서 하나씩 Color를 설정해야 했습니다.
PADS 9.0부터는 Layer Visibility를 Modeless Command로 입력이 가능 합니다.

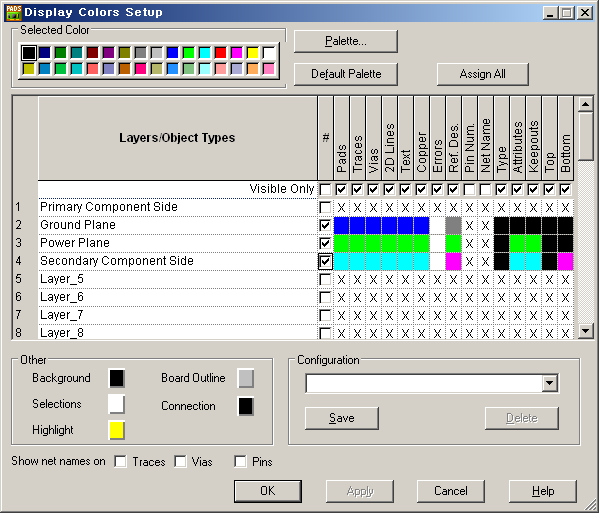

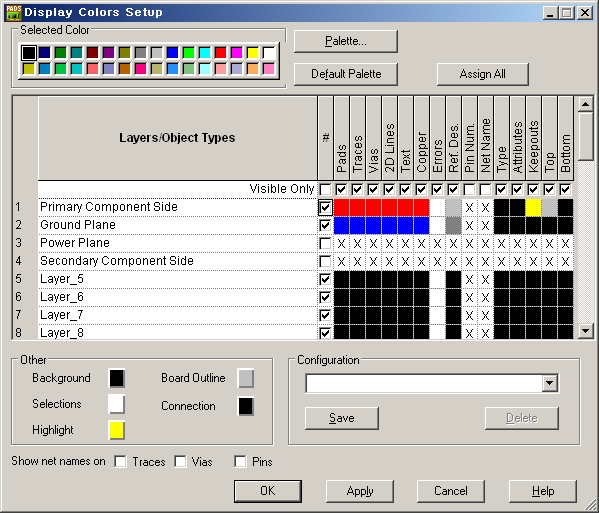

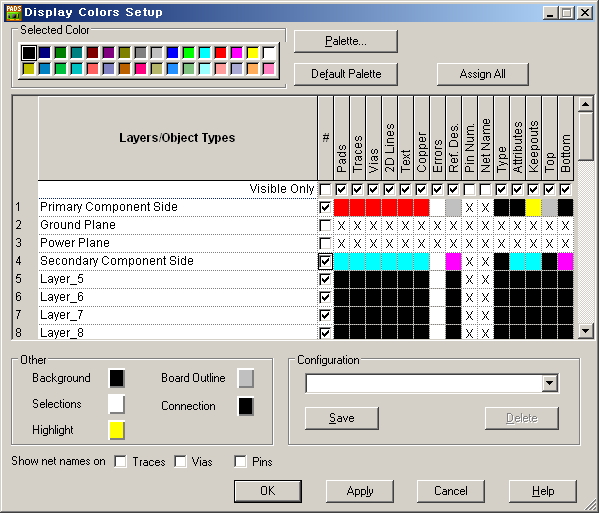

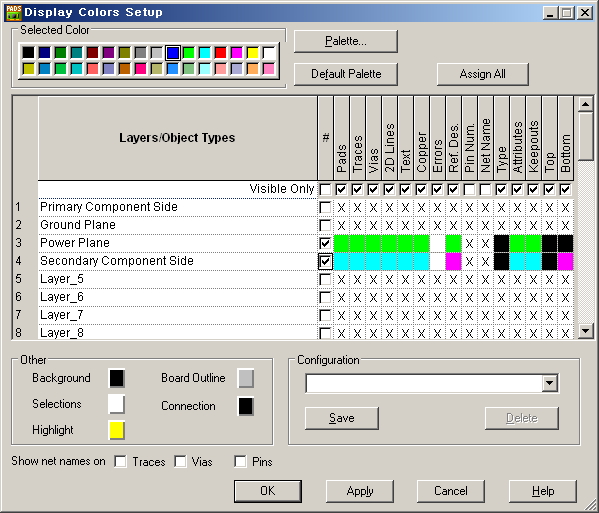

1. Z +4 -2 : Z +On layer –Off Layer
모든 Command는 +가 On이고 –가 Off입니다.

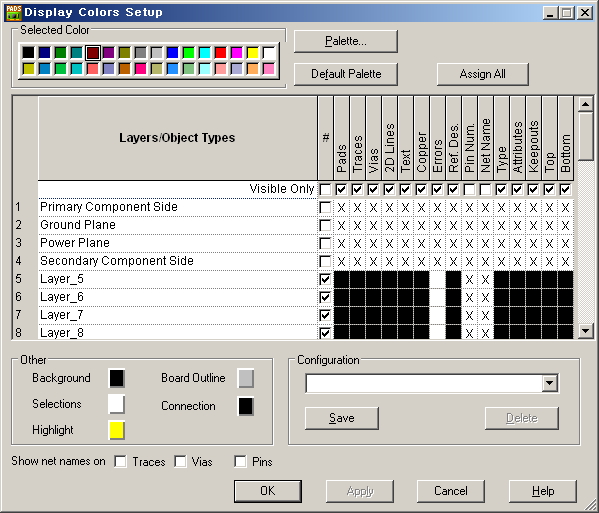

2. Z 2-4 : 2층에서 4층까지를 On합니다.즉 2, 3, 4를 On합니다.

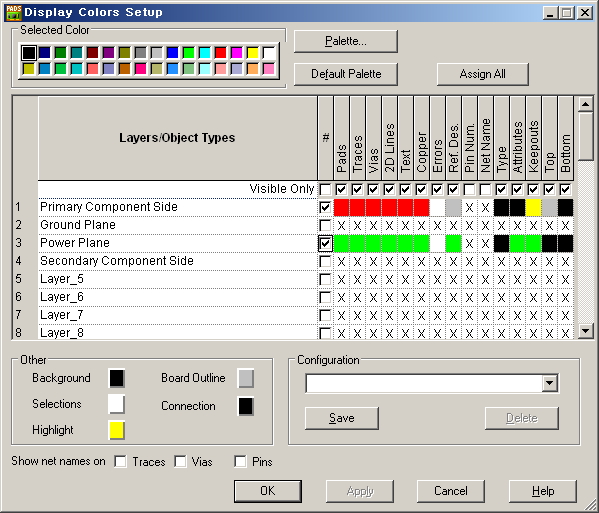

3. Z 1 3 : 1층과 3층을 Display On합니다.

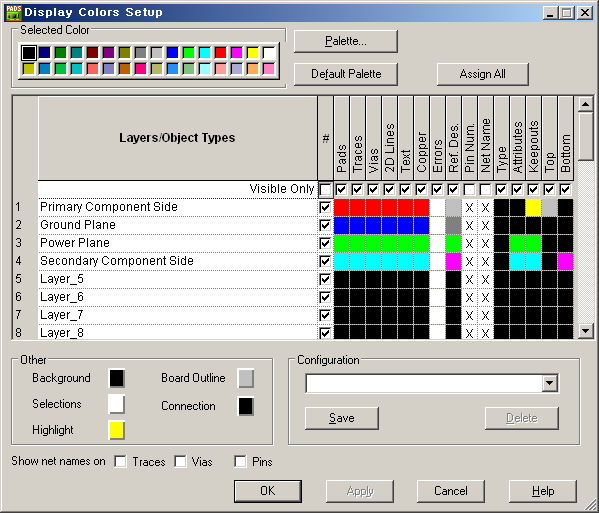

4. Z * : 전체 layer를 On 합니다.

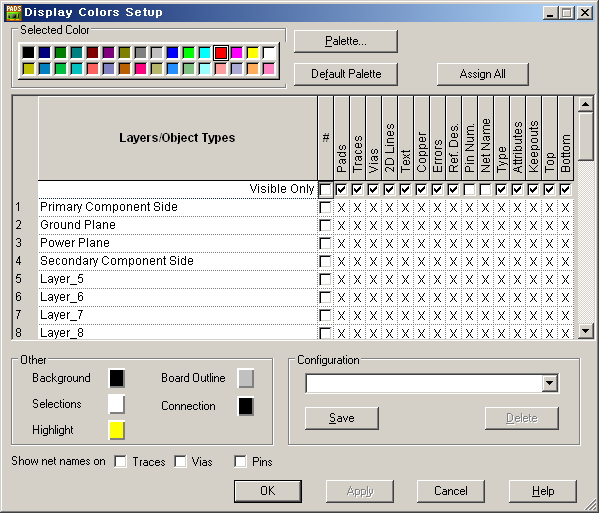

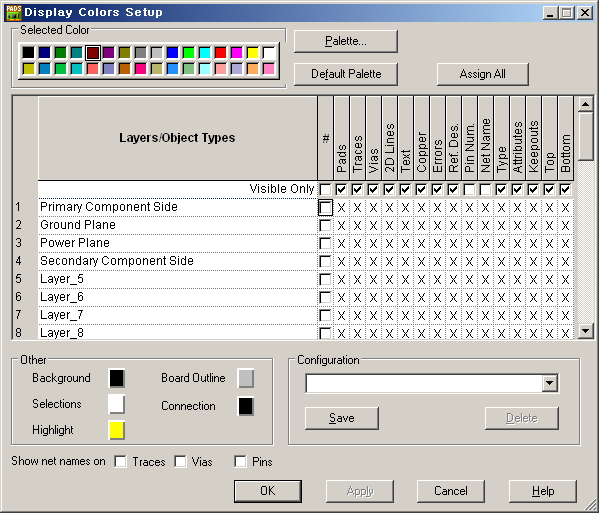

전체를 끄려면 Z -* 하면 됩니다.
Z Z도 동일한 결과입니다.

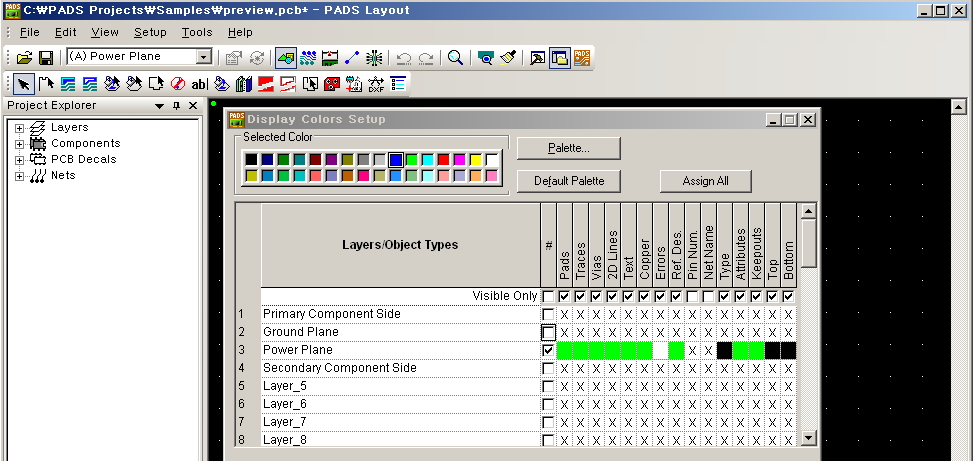

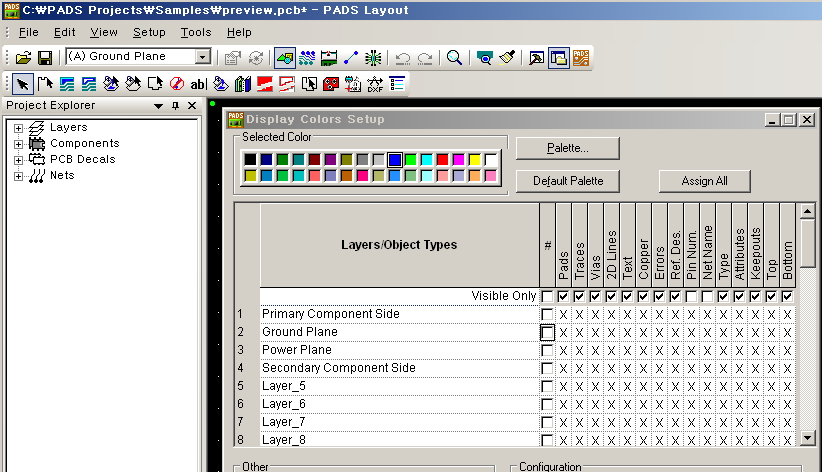

5. Z A : Active layer를 On합니다.

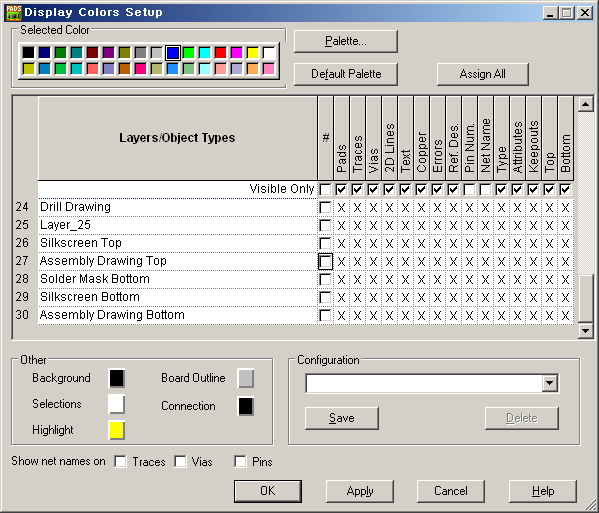

6. Z ADT , Z ADB : Assembly Drawing Top, Assembly Drawing Bottom을 On합니다.

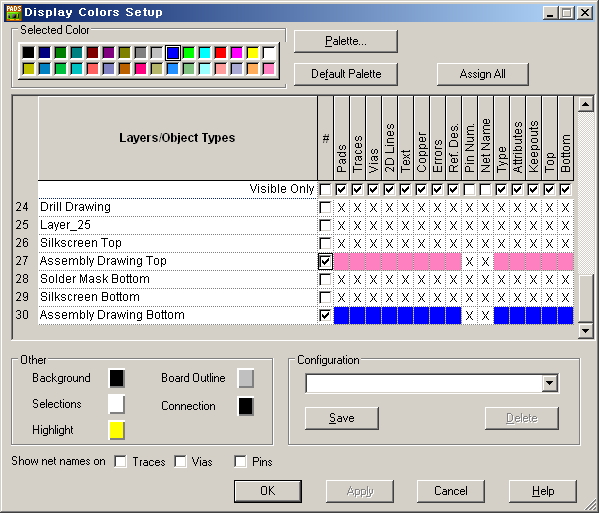

한꺼번에 입력하려면 Z ADT ADB로 입력합니다.

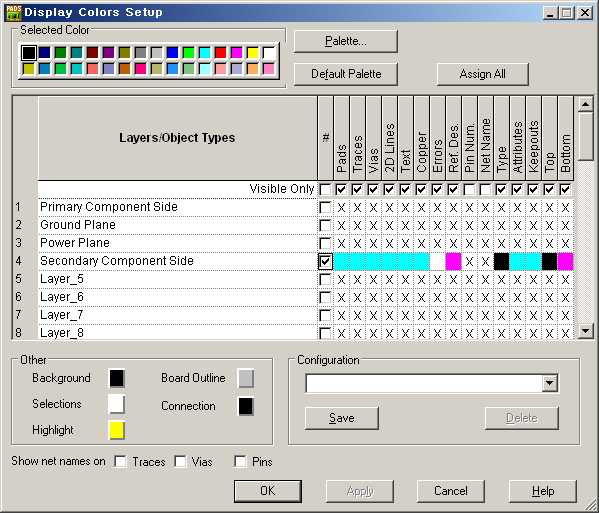

7. Z T , Z B : Top , Bottom만 각각 On합니다. (나머지 layer는 Off)

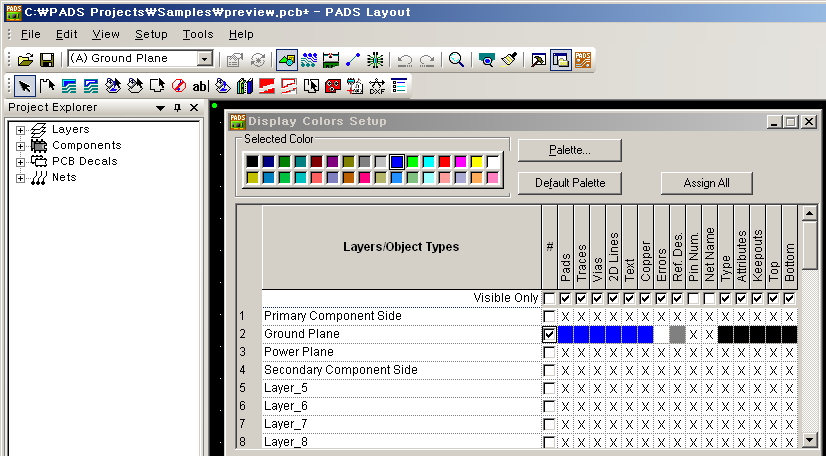

8. Z C : Active Layer만 On하고 현재 Active Layer를 변경할 때마다 변경되는 layer가 On됨
Mode를 해제 하려면 Z –C 하면 됩니다.

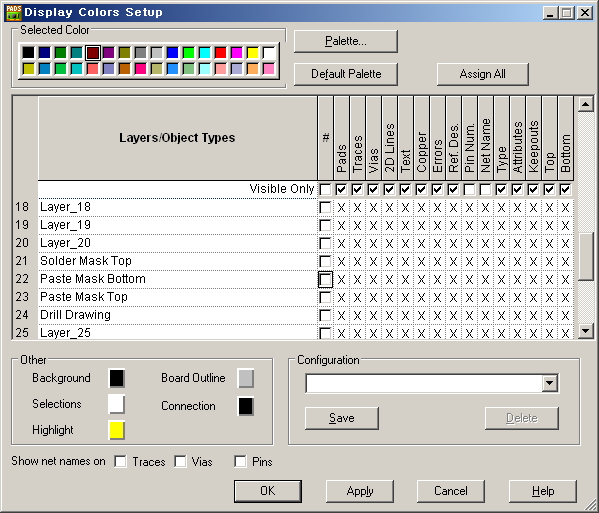

9. Z D : 전체 Documentation layer만 On합니다. (나머지 layer는 Off)
끌려면 Z –D 입니다.

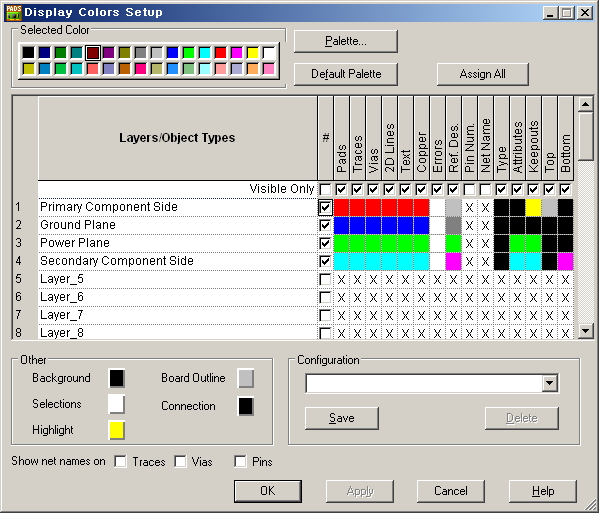

10. Z E : Electrical layer만 On 합니다. (나머지 layer는 Off)
끌려면 Z –E 입니다.
11. Z O : Outside Layer만 On합니다. (나머지 layer는 Off)
Z -2 +O와 같이 조합해서도 사용 가능 합니다.

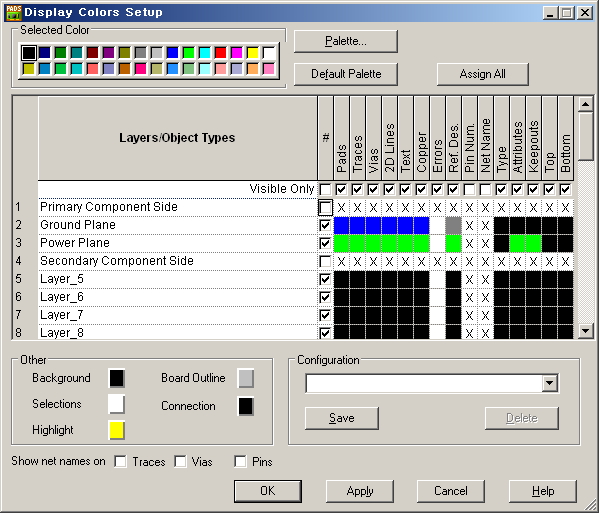

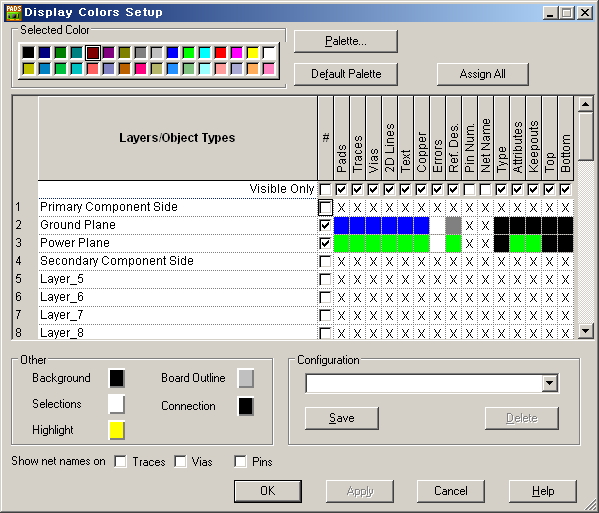

12. Z I : Inner layer만 On 합니다.
끌려면 Z –I 로 하면 되고 Z –I +1 처럼 조합도 가능 합니다.

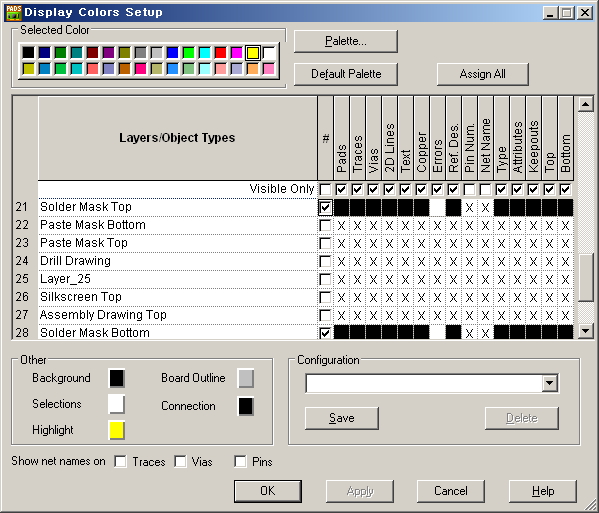

13. Z SMT SMB : Solder Mask Top과 Solder Mask Bottom만 On합니다.

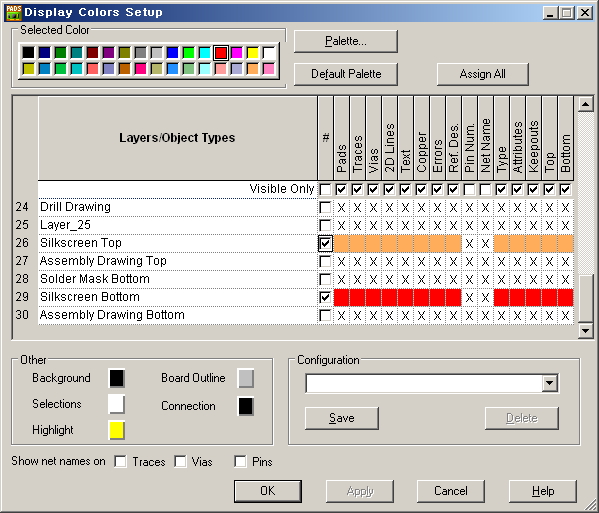

14. Z SST SSB : Silkscreen Top과 Silkscreen Bottom만 On합니다.

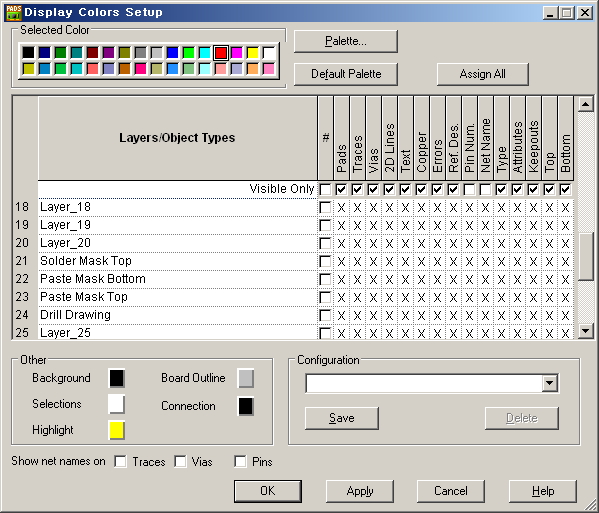

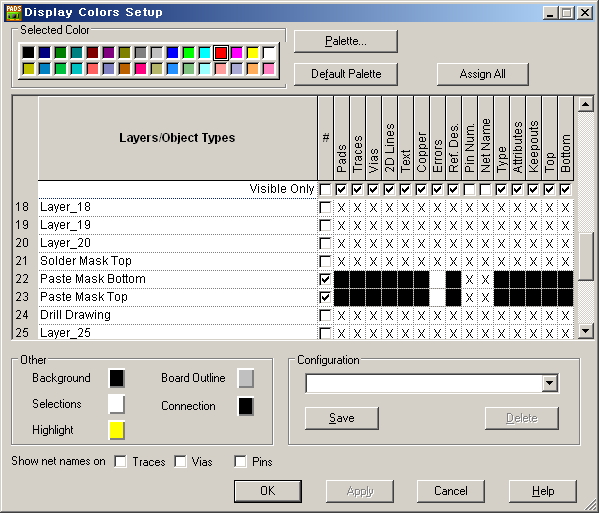

15. Z PMT PMB : Paste Mask Top과 Paste Mask Bottom만 On합니다.

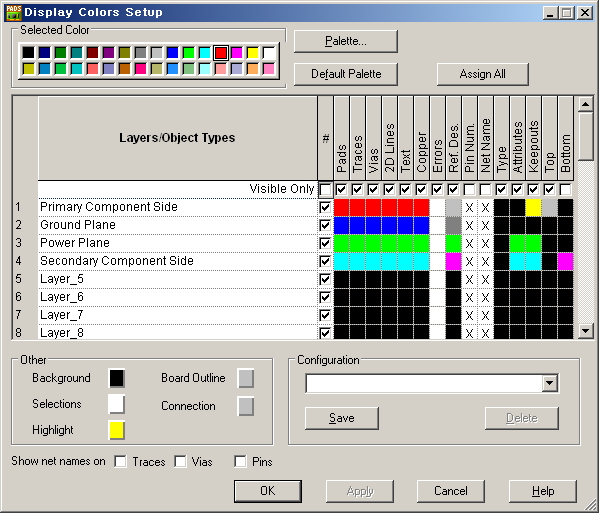

16. Z U : Connection의 색을 Background의 색에서 회색으로 변경하여 보이게 합니다.
해제는 다시 Z U 를 하면 되고 Z +U , Z –U 도 가능합니다.
17. Z S 와 Z R : Layer설정을 저장하고 불러옵니다.
