Net color 설정하는 방법

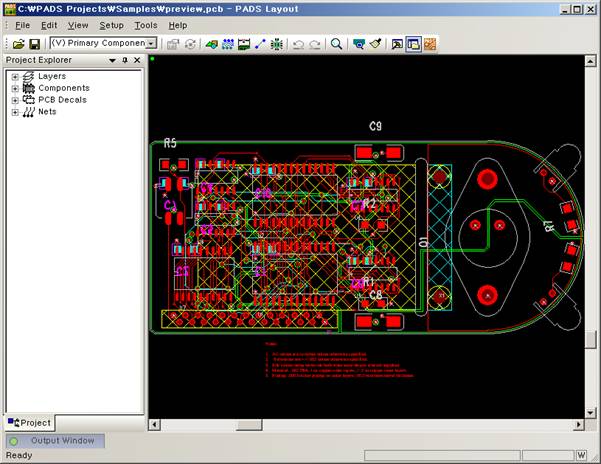

PCB에서 특정 net들의 색상을 변경해서 사용 할 수 있습니다.

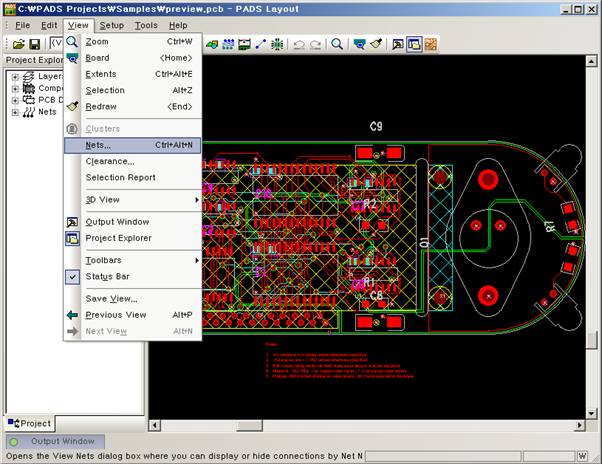

View - Net에서 변경합니다.

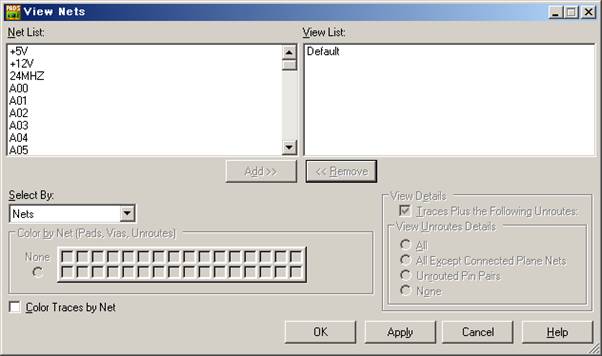

설정 가능 한 Net가 왼쪽에 나타납니다.
GND의 색상을 Green으로 설정하려면 GND를 오른쪽으로 놓고 색상을 설정 합니다.

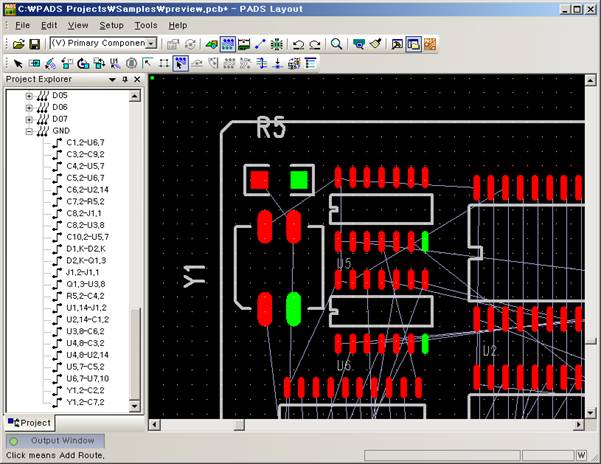

GND의 Unroute와 Pin이 Green으로 변경됩니다.

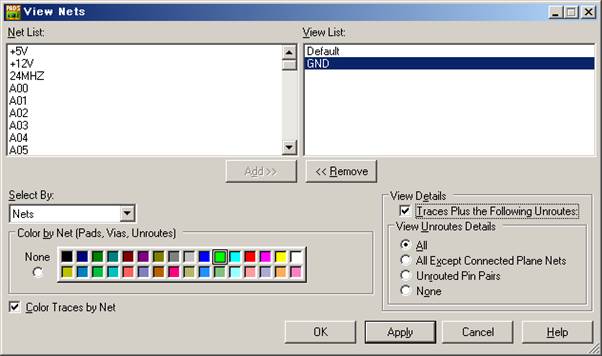

Trace까지 색상을 적용하려면 아래 Color Traces by Net를 선택합니다

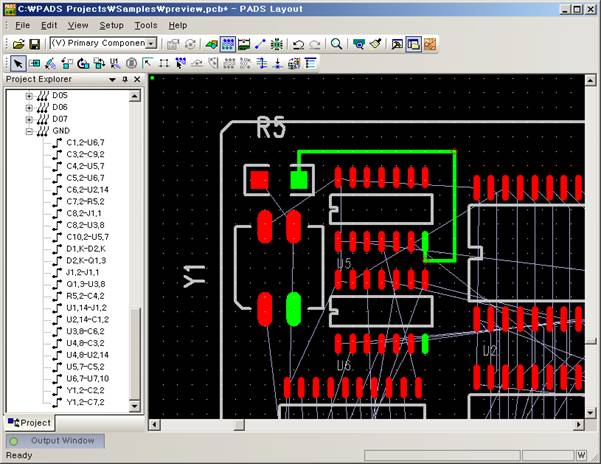

Trace도 Green으로 됩니다.

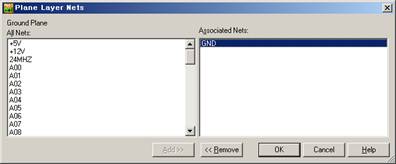

GND의 경우 내층을 CAM Plane으로 설정하고 GND를 할당하면 다 연결 하지 않고 VIA로 내층에 연결이 다 되게 됩니다.

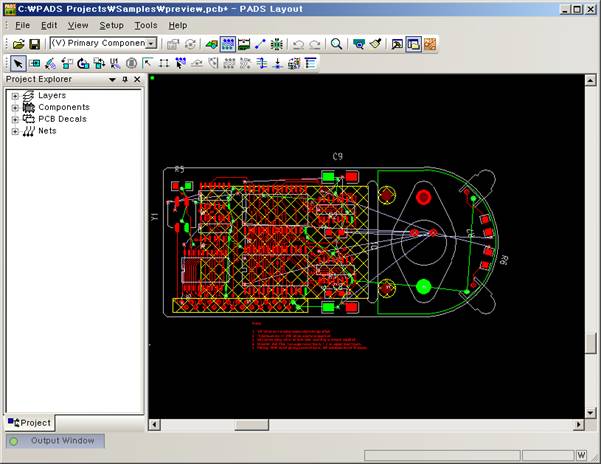

그런대도 Net들이 미 연결이라고 나오게 됩니다

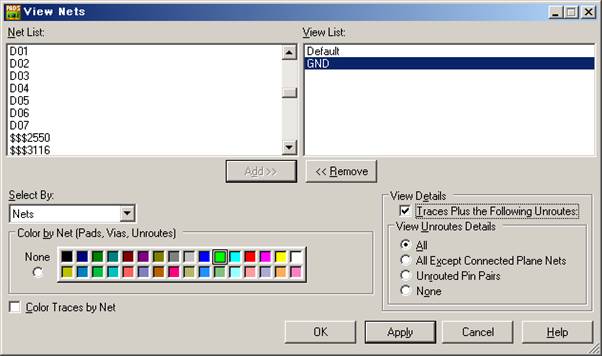

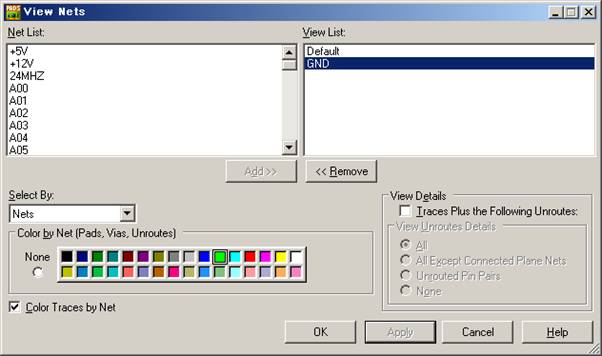

색상을 지정한 Net들은 아래의 View Details에서 Display설정이 가능 합니다.
Traces Plus the Following Unroutes는 pin을 제외하고 Trace와 Unroute를 안보이게 합니다.

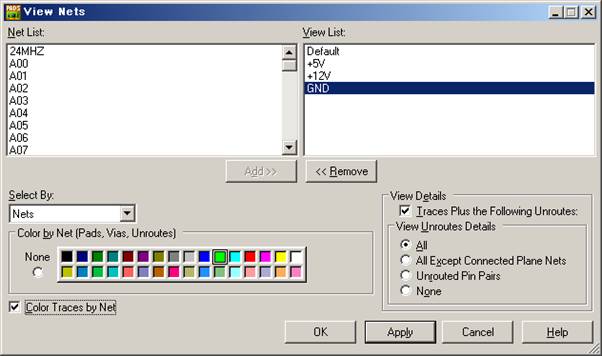

View Unroutes Details에서는 Unroutes에 대한 설정을 합니다. All은 전체를 다 보이게 합니다.
All Except Connected Plane Nets는 Plane에 연결된 Net는 연결되었다고 판단하고 안보이게 됩니다.

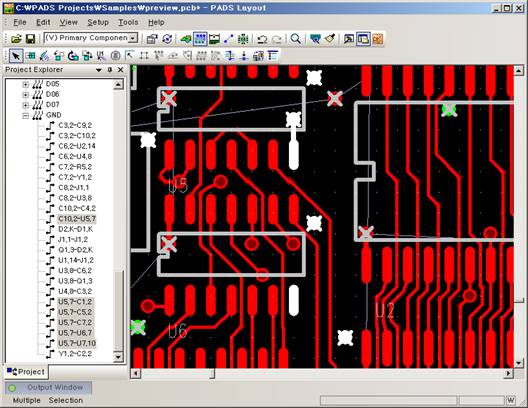

Unroute Pin Pairs는 배선이 된 Pin Pairs는 안보이게 합니다.

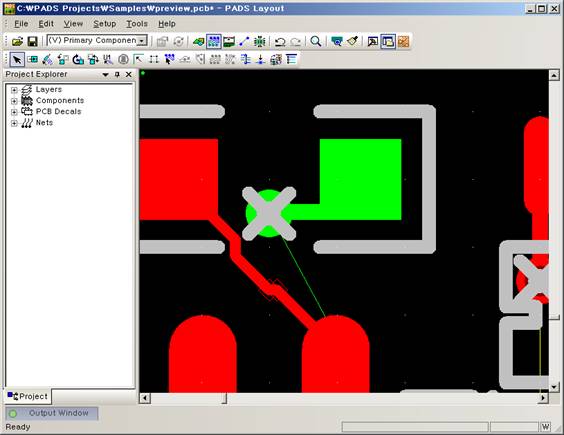

다음과 같은 Pin Pair를 연결하면 안보이게 됩니다.

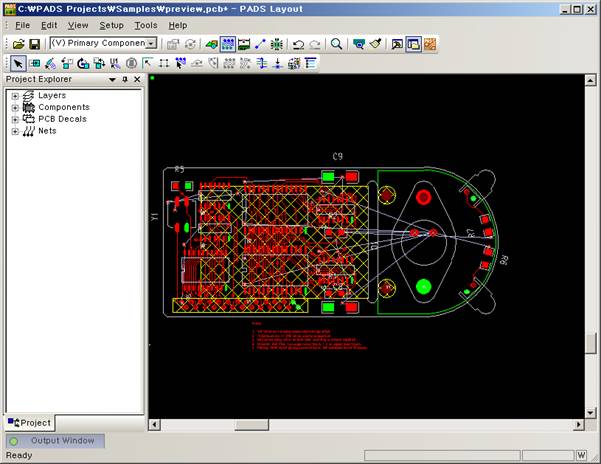

None은 Unroutes가 전체 안보이게 됩니다.
물론 배선은 가능 합니다.
