Layout | Teardrop의 생성 및 변경
페이지 정보
2011-06-10 19:32 | Posted By ED&C
본문
모든 PAD에서의 Teardrop 생성

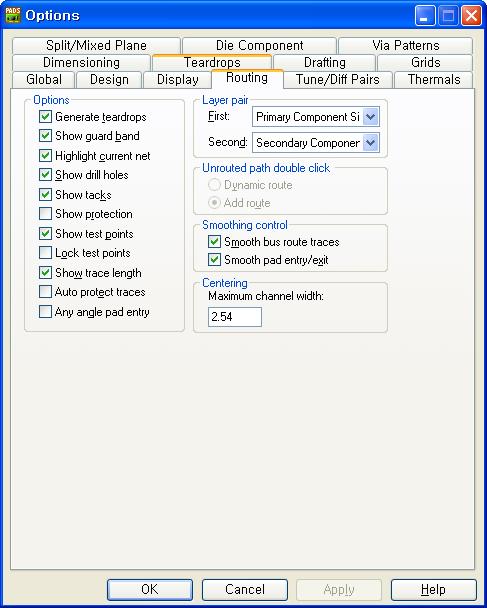

Tools – Options에서 Routing 탭에서 Generate teardrops 항목을 체크하여 주시면 모든 pad에서 Teardrop이 생성이 됩니다.
다만 pad에서 연결된 트레이스의 두께가 너무 두껍다거나 pad에서 나온 트레이스 방향이 0, 45, 90,135,~ , 270도를 벗어난 각에서는 teardrop이 생성이 안될 수도 있습니다.
특정 pad에서 teardrop의 삭제

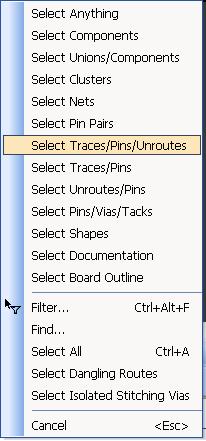

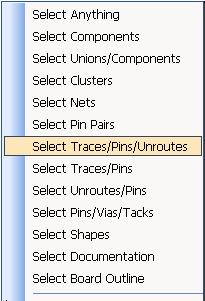

오른쪽 버튼을 클릭하여 Select 메뉴에서 Select Traces/Pins/Unroutes 메뉴를 선택
선택하고 teardrop을 삭제할 pad의 트레이스를 선택

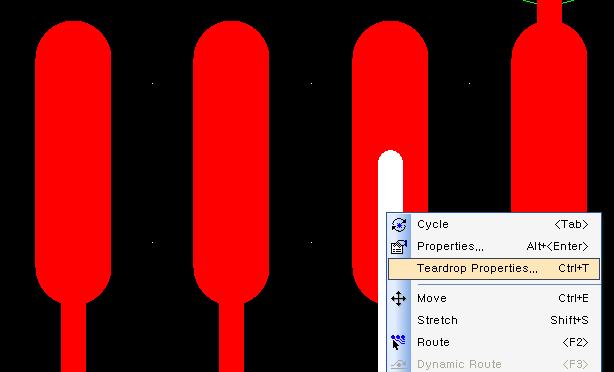

다시 오른쪽 버튼을 클릭, Teardrop Properties…를 선택

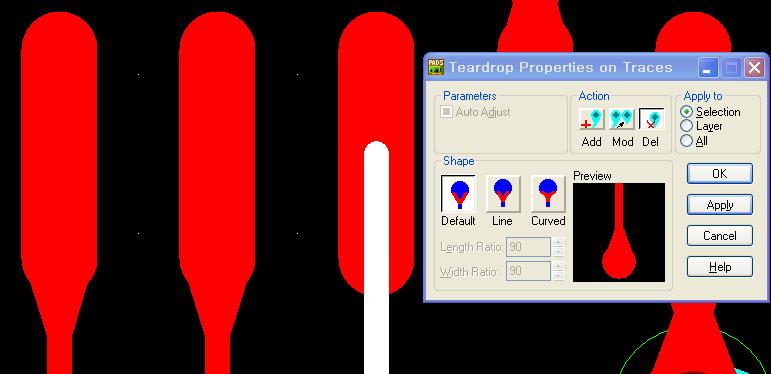

Action 항목에서 Mod에서 Del로 변경하고 OK 버튼을 클릭하여 특정 pad에서의 teardrop을 삭제
특정 pad에서만 Teardrop을 생성

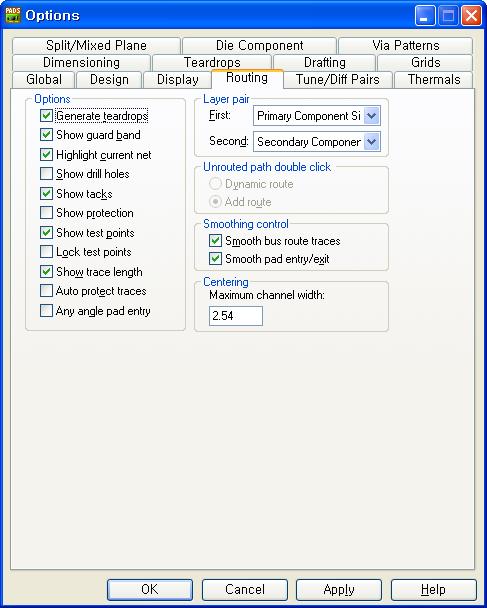

Tools – Options에서 Routing 탭에서 Generate teardrops 항목을 체크하여 일단 모든 pad에서 Teardrop을 생성.
오른쪽 버튼을 클릭하여 Select 메뉴에서 Select Trace/Pins/Unroutes 메뉴를 선택
Teardrop이 생성된 pad의 트레이스를 선택 후, Teardrop Properties를 선택.

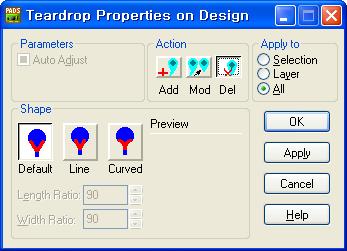

Properties 메뉴의 Action 항목에서 Del을 선택하고 Apply to 항목에서 All을 선택하여 OK 버튼을 클릭하면 보드 상의 모든 Teardrop이 삭제가 됨
Teardeop의 생성을 원하는 pad에 연결된 트레이스를 선택 후, teardrop properties를 선택

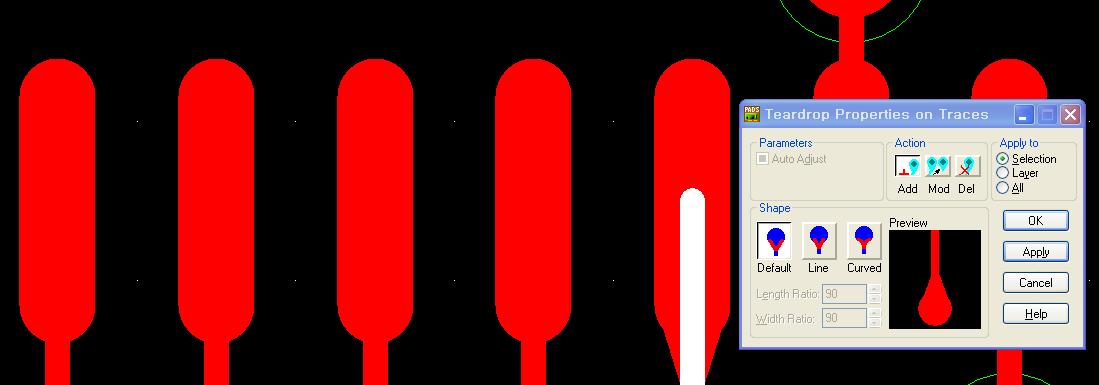

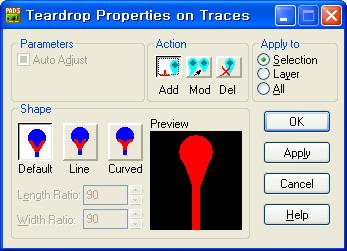

Action을 Add, “Apply to”에서 selection을 선택하면 원하는 부분만 teardrop을 생성할 수 있습니다.
Tools – Options에서 Routing 탭에서 Generate teardrops 항목을 체크하여 주시면 모든 pad에서 Teardrop이 생성이 됩니다.
다만 pad에서 연결된 트레이스의 두께가 너무 두껍다거나 pad에서 나온 트레이스 방향이 0, 45, 90,135,~ , 270도를 벗어난 각에서는 teardrop이 생성이 안될 수도 있습니다.
특정 pad에서 teardrop의 삭제
오른쪽 버튼을 클릭하여 Select 메뉴에서 Select Traces/Pins/Unroutes 메뉴를 선택
선택하고 teardrop을 삭제할 pad의 트레이스를 선택
다시 오른쪽 버튼을 클릭, Teardrop Properties…를 선택
Action 항목에서 Mod에서 Del로 변경하고 OK 버튼을 클릭하여 특정 pad에서의 teardrop을 삭제
특정 pad에서만 Teardrop을 생성
Tools – Options에서 Routing 탭에서 Generate teardrops 항목을 체크하여 일단 모든 pad에서 Teardrop을 생성.
오른쪽 버튼을 클릭하여 Select 메뉴에서 Select Trace/Pins/Unroutes 메뉴를 선택
Teardrop이 생성된 pad의 트레이스를 선택 후, Teardrop Properties를 선택.
Properties 메뉴의 Action 항목에서 Del을 선택하고 Apply to 항목에서 All을 선택하여 OK 버튼을 클릭하면 보드 상의 모든 Teardrop이 삭제가 됨
Teardeop의 생성을 원하는 pad에 연결된 트레이스를 선택 후, teardrop properties를 선택
Action을 Add, “Apply to”에서 selection을 선택하면 원하는 부분만 teardrop을 생성할 수 있습니다.
