IDF 포맷을 이용한 PADS to Pro-E

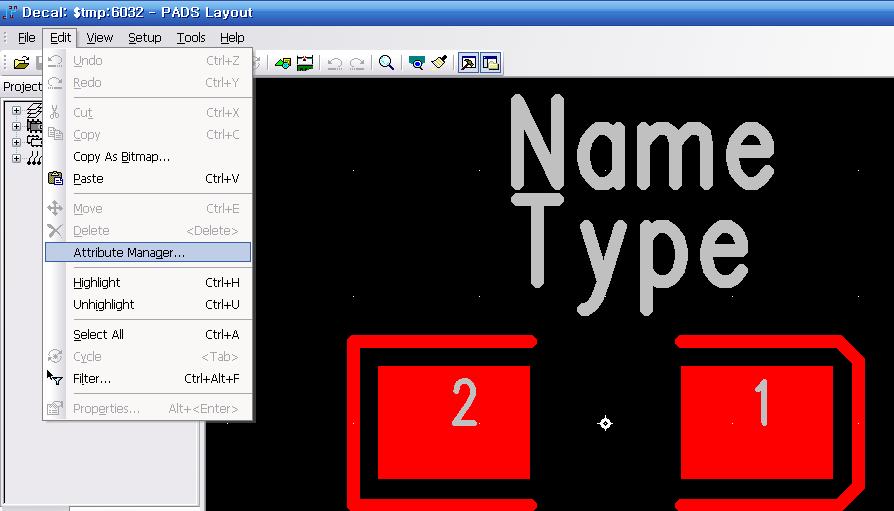

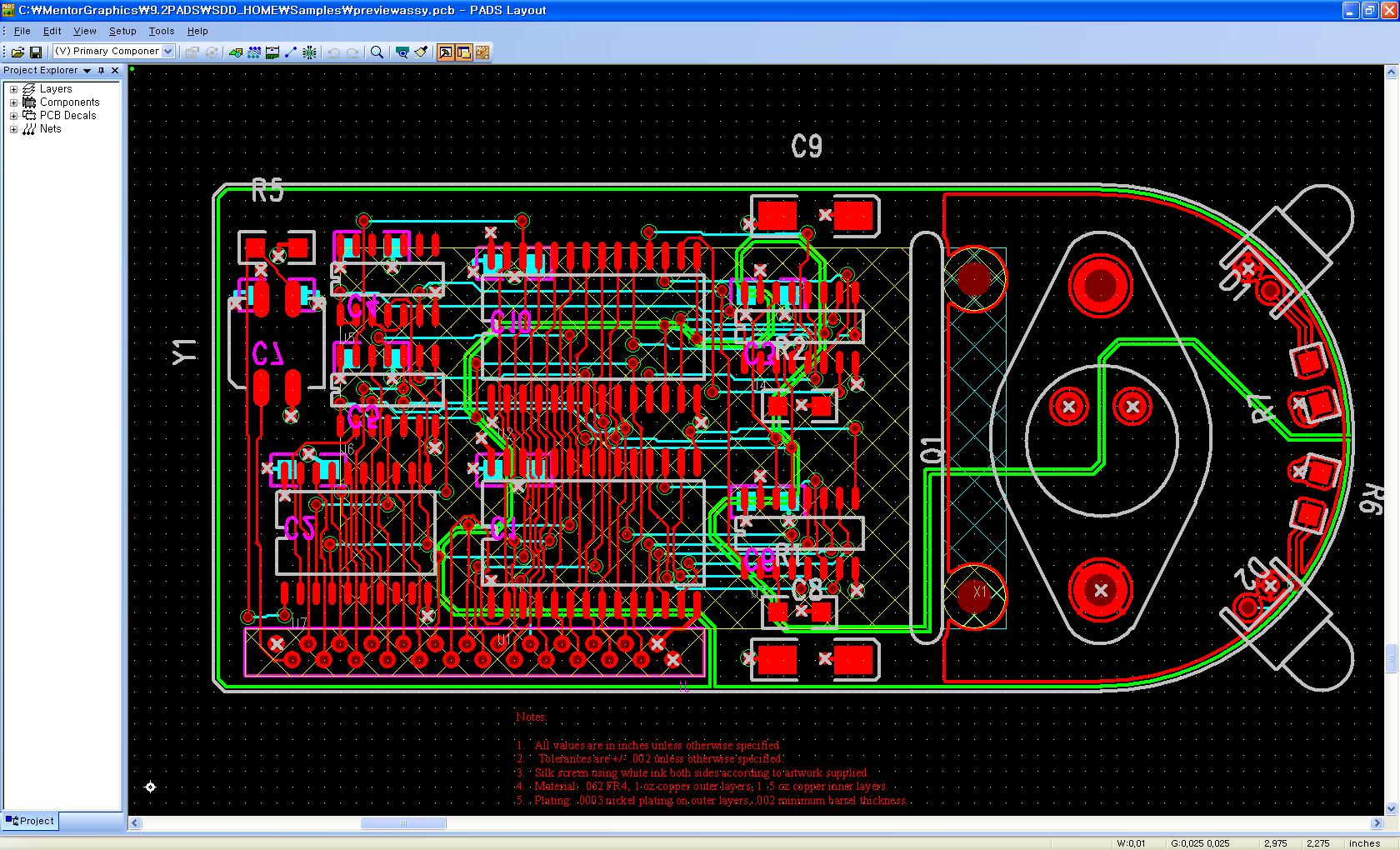

IDF 포맷을 이용하여 PADS PCB 데이터를 Pro-E에서 읽어드리기 위해서는 PCB Decal 레벨에서 Geometry.Height 값이 입력되어 있어야 합니다.

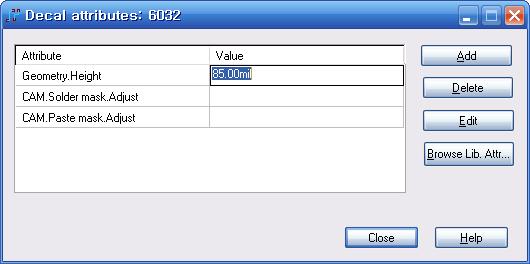

보드 상의 필요한 부품 속성 중 Geometry.Height의 값을 현재 보드상에서 사용하실 Unit을 이용하여 입력합니다.
원하는 부품의 높이 값 지정의 완료 후 Board Geometry를 위하여 Setup – Layer Definition을 선택하십시오.
Layer Setup 대화박스에서 Thickness 버튼을 클릭하십시오.

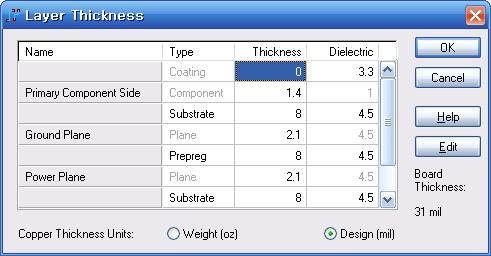

각 재질의 두께를 입력하여 IDF 포맷에 보드의 두께 정보를 입력합니다.

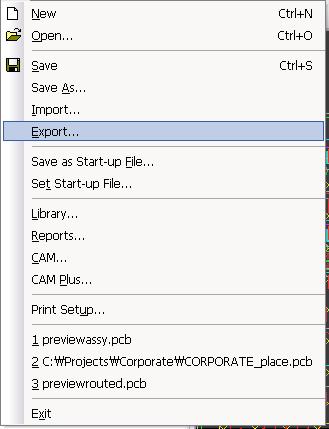

필요한 정보를 입력 후 IDF 포맷을 출력을 위하여 File –Export 메뉴를 선택하십시오.

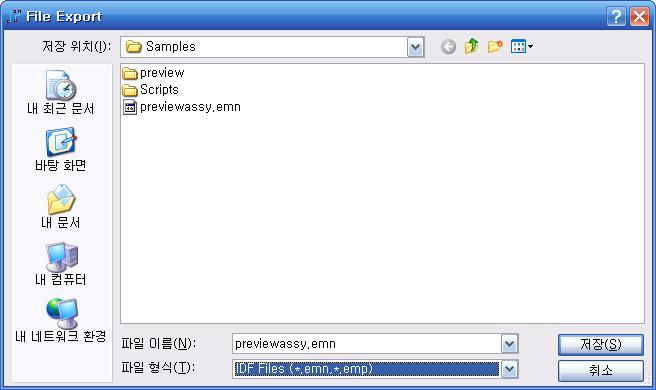

파일 형식에서 IDF File 메뉴를 선택 후 필요 시, 생성 파일 이름을 지정하십시오.
저장 버튼을 클릭하여 아래와 같이 IDF Export 대화박스가 나타납니다.

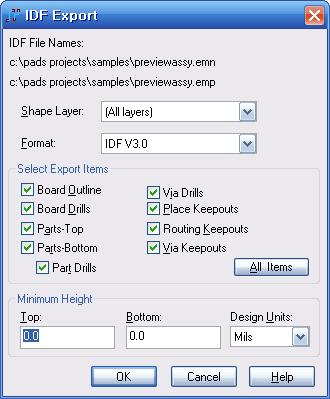

2007 이하의 버전
Shape Layer – 부품의 아웃라인이 저장된 layer를 지정.
Format – 사용할 IDF 포맷을 지정
Select Export Items area
•Board Outline — 보드 아웃라인, 컷 아웃, 홀
•Board Drills — 도금 상태와 드릴 직경을 포함한 마운팅 홀로 지정된 드릴 홀.
•Parts-Top — 보드 top면에 배치된 부품 및 좌표 정보.
•Parts-Bottom — 보드 bottom면에 배치된 부품 및 좌표 정보.
•Part Drills — 드릴 직경 및 도금 상태를 포함한 부품의 핀으로 지정된 드릴 홀.
Tip: IDF 2.0에서는 지원하는 않는 옵션으로 2.0의 경우는 해당 항목을 체크하지 마십시오.
•Via Drills— 드릴 직경 및 도금 상태를 포함한 비아로 지정된 드릴 홀.
Tip: 이 옵션은 Import의 경우 IDF 2.0에서 지원하지 않는 옵션입니다.
•Place Keepouts— 높이 제한과 위치정보를 포함한 placement keepouts.
IDF 파일은 아래와 같은 정보를 포함하고 있습니다:
•보드 레벨의 placement keepouts
•옵션 대화박스의 Drafting 탭에서 정의된 보드 전체에 대한 top과 bottom 부품 높이 제한
•Routing Keepouts— 배선 금지 영역.
Restriction: IDF 2.0에서는 사용할 수 없음.
•Via Keepouts— 비아 금지 영역과 그 위치.
IDF는 all layer로 지정된 keepout만을 지원. Import 시 비아 금지영역은 항상 all layer로 설정됩니다.
Restriction: 이 옵션은 IDF 2.0에서는 사용하실 수 없습니다.
•Top/Bottom – export 시 Geometry.Height 값이 없는 부품의 원하는 최소 높이
•Design Units – 해당 IDF 파일을 위한 디자인 유닛

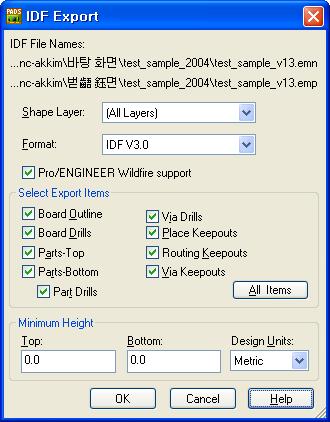

Ver.2009의 대화박스
Pro/ENGINEER Wildfire support
Pro/ENGINEER Wildfire에서 illegal로 지정된 문자를 언더스코아(_)로 변경하여 주는 설정, 체크를 하지 않으면 보드 상의 모든 문자가 IDF 파일에 변경없이 추가됨.

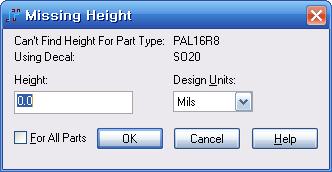

높이 값이 지정이 안되어 있는 부품은 다음과 같이 높이값을 지정하기 위한 대화박스가 나타납니다.
값을 입력 후 모든 작업이 끝나면 *.emn, *.emp 파일이 생성됩니다.
Pro-E에서의 IDF 파일 Import

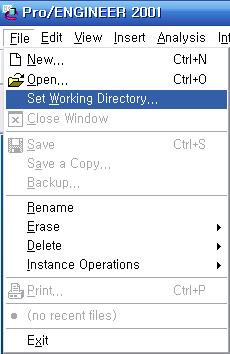

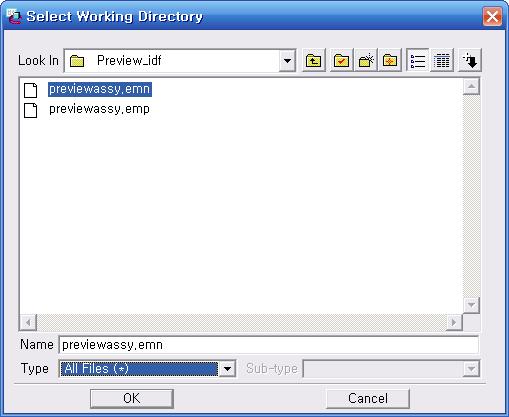

Set Working Directory…항목을 이용하여 IDF 파일이 존재하는 경로를 지정하십시오.
Open ECAD-idf

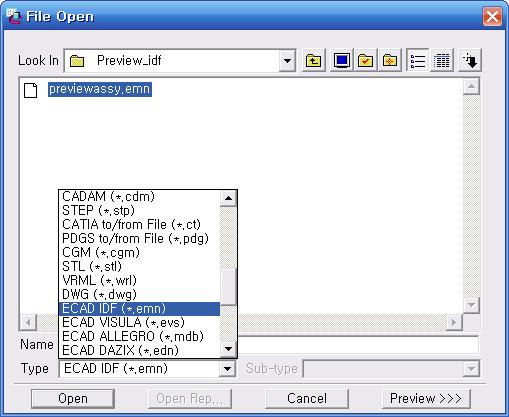

File – open
ECAD IDF를 선택
*.emn 파일을 선택하고 “ok”버튼을 클릭하십시오
• Note : ECAD option이 있어야 IDF Import가 지원됩니다.

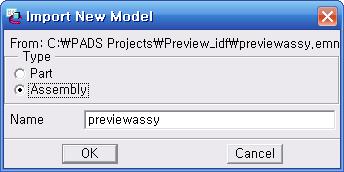

Import New Model 대화박스에서 *.emn 정보가 Part인지 assembly인지 지정 여기서는 Assembly로 지정하십시오.
Import *.emp

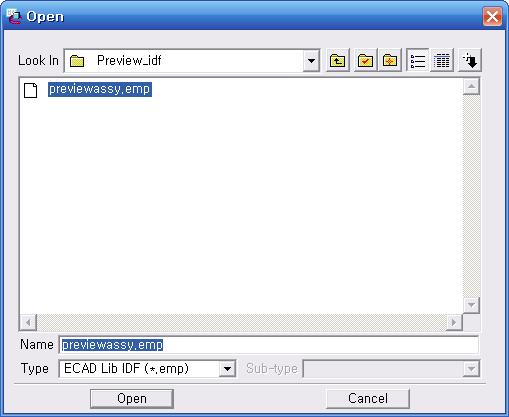

*.emn을 지정하는 작업이 끝나고 *.emp를 지정하는 박스가 나타나면 *.emp 파일을 지정하고 “Open” 버튼을 클릭하십시오.

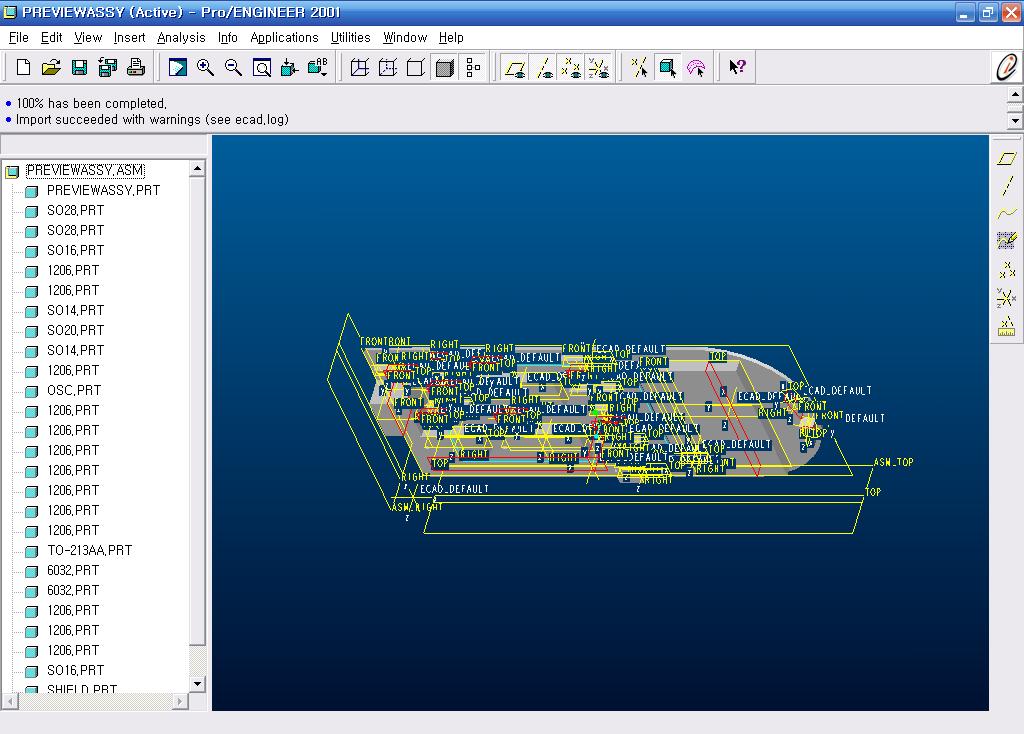

Pro-E에서 PADS PCB 파일이 불러와진 것을 확인할 수 있습니다.
