Layout | [PADS]ECO to PCB or ECO from PCB 가 적용되지 않을경우
페이지 정보
2015-02-04 11:29 | Posted By ED&C
본문

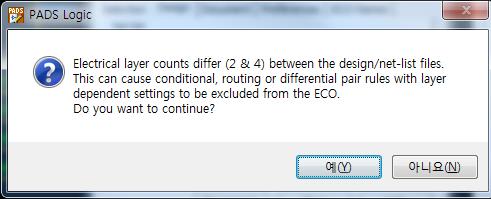

Logic과 Layout간의 ECO진행시 위와 같은 메시지가 뜨며 진행이 되지 않는 경우가 있습니다.
이는 Logic과 Layout의 Layer Setting과 Design Rules이 다를경우 해당 메시지가 나오며 적용이 되지 않습니다.

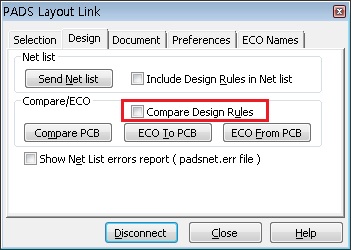

이럴경우 Logic에서 아래와 같이 PADS Layout Link창에서 Compare Design Rules의 체크박스를 해제 하신후에 적용해 보시기 바랍니다.
휴머닉트님의 댓글
휴머닉트 |위에 잇는 사진과 같이 오류메시지가 나오다가 체크해제후 다시 해보았습니다.
아무런 오류메시지는 나타나지 않는데. PCB에 적용이 않되는건 어떻게 해야하나요?
