PADS Designer의 Reference Renumber 기능 스크립트

첨부파일

• PADS_Int_Renumber_Ref_VX.2.12.zip (57.9K) 7회 다운로드 DATE : 2022-10-26 09:43:43
• PADS_Net_Renumber_Ref_VX.2.12.zip (57.8K) 3회 다운로드 DATE : 2022-10-26 09:43:43

본문

PADS Designer에서 사용 가능한 Reference Renumber 기능 스크립트 입니다.



출처 : 멘토 커뮤니티(현재는 지멘스 커뮤니티)

source :  Mentor Community(Now: Siemens Community)

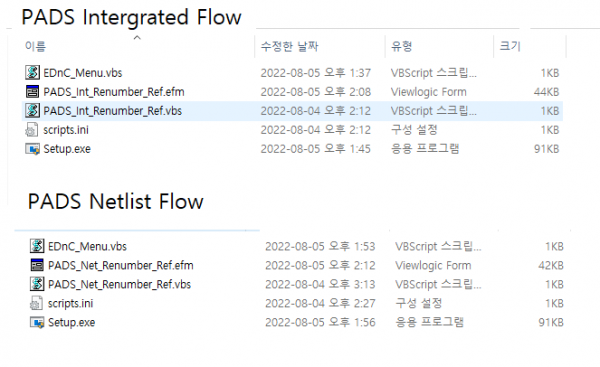

압축을 풀면 각각 아래와 같은 파일이 존재합니다. 각각 Setup를 누릅니다.

설치된 버전을 선택하면 파일이 복사됩니다. END를 눌러 종료 합니다.

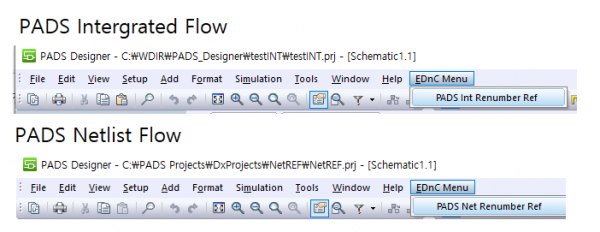

PADS Designer를 실행하고 Project를 불러오면 오른쪽에 아래와 같은 각각 메뉴가 실행됩니다.

(주의 사항 : 설치는 Flow마다 필요합니다. 설치 이후에 다른 Flow의 Project를 open해도 설치된 Flow의 메뉴가 올라옵니다,)

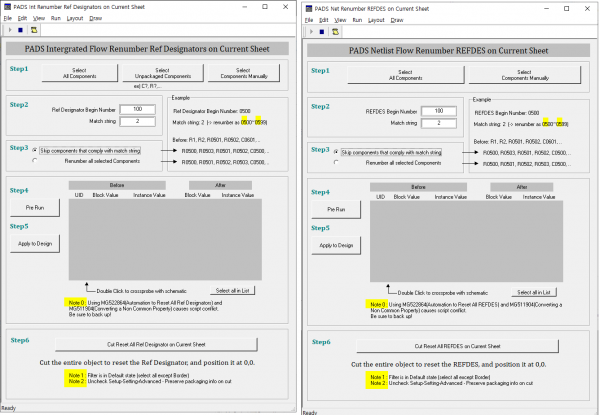

실행하면 아래와 같은 메뉴가 각각 나타납니다.

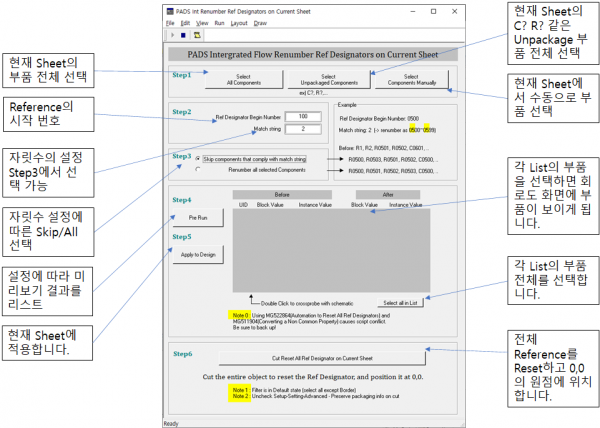

PADS Intergrated Flow 기능에 관한 설명은 다음과 같습니다.

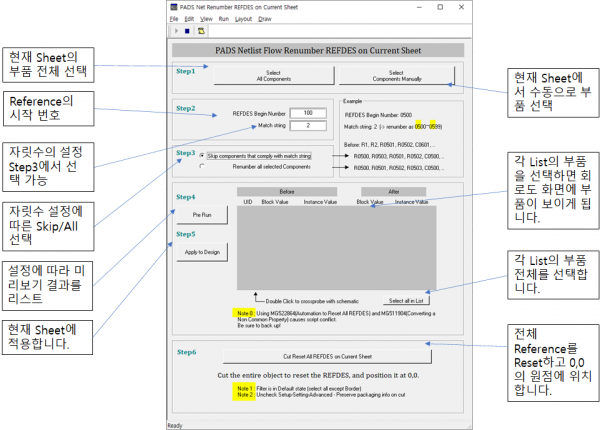

PADS Netlist Flow 기능에 관한 설명은 다음과 같습니다.(Unpackage 부품 전체 선택 기능은 없습니다.)

주의 사항

1. 스크립트는 원래의 기능이 아니므로 기능에 대한 기술지원은 어렵습니다.

2. 스크립트의 사용에 관한 책임은 사용자 본인에게 있습니다.

3. Note0에 내용을 꼭 확인하시고 백업해 놓으 시기 바랍니다.

4. Note1과 Note2의 옵션을 설정해야 Step6이 가능합니다.
