기타 | Q. PADS Layout에서 trace, 2D line, text 등이 실선으로 표시되는 경우

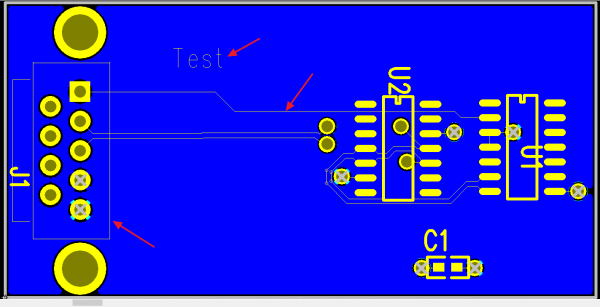

 Q. PADS Layout에서 trace, 2D line, text 등이 실선으로 표시됩니다.

A. Minimum display width 값을 변경하여 설정된 width 값으로 line을 나타낼 수 있습니다.

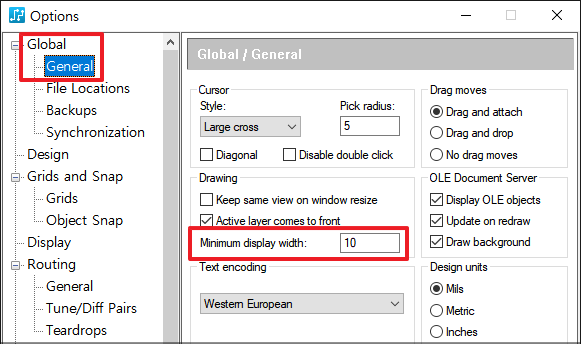

1. PADS Layout에서 Tools > Options 메뉴 실행

2. Options 창에서 Global > General 카테고리 선택

3. Minimum display width 값을 작게 설정

※ Minimum display width

- 설정된 width로 표현할 line(ex. trace, 2D line, text 등)의 최소 width 기준

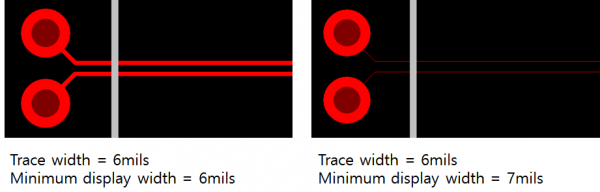

- Line의 width가 Minimum display width보다 작게 설정된 경우, line의 중앙선만 표시됩니다.

- "Minimum display width = 0"으로 설정하면 모든 line이 설정된 width로 화면에 표시됩니다.
