기타 | Q. PADS Layout에서 부품 추가 시 에러 - "Because the current design is in d…
페이지 정보
Posted By ED&C
본문

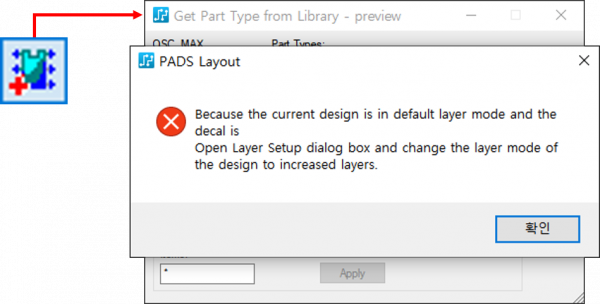

Q. PADS Layout에서 "Add Component" 기능으로 부품 추가 시, "Because the current design is in default layer mode and the decal is in increased layer mode. Open Layer Setup dialog box and change the layer mode of the design to increased layers." 에러 창이 뜹니다.
A. Max layer에서 작성된 pcb decal을 default layer mode의 pcb 상에 추가할 때 해당 에러 창이 뜹니다.
이 경우에는 max layer mode로 변경 후, 해당 부품을 pcb 상에 추가할 수 있습니다.
※ 디자인을 max layer mode로 변경하면 default layer mode로 되돌릴 수 없습니다.
※ Max layer mode에서 작성된 부품은 default layer mode로 되돌릴 수 없습니다.
1. PADS Layout에서 Setup > Layer Definition 선택

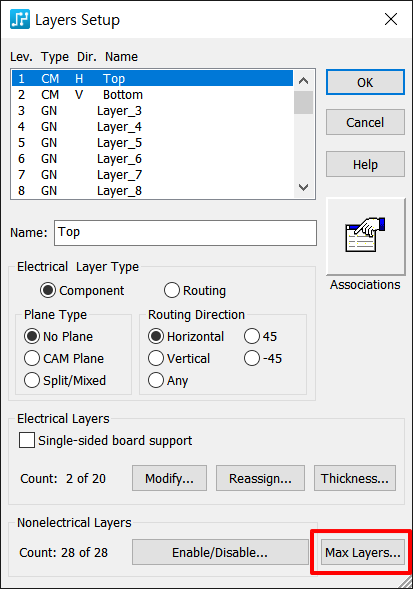

2. Layer Setup 창에서 Max Layers… 클릭

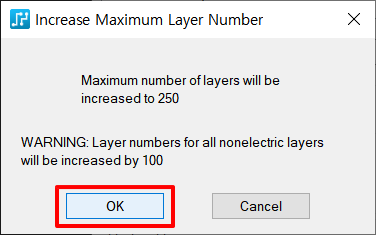

3. 아래와 같은 창이 뜨면 OK 클릭
4. Layer Setup 창에서 OK를 클릭하여 창 닫기
5. Add Component 아이콘을 선택하여 부품 배치
