HyperLynx SI | 4. 모델 경로 설정

[SI] 모델 경로 설정 [SI] Add the models directory to the model search path 해당 내용에 대해 도움이 되셨거나 관련 질문이 있으시면 댓글 달아주세요. 먼저 해보신 분들이나 질문에 관해 아시는 분께서는 자유롭게 댓글로 답해주셔도 됩니다.

​

새로운 IBIS Model File을 다운로드 받았는데, Select IC Model 리스트 혹은 Find Model에서 검색이 안 되는 경우가 있으셨을 겁니다. 그리고 어떤 때는 작업중인 파일과 같은 경로에 IBIS Model File을 복사하였더니 Select IC Model 리스트에 보이고 또 어떤 때는 안 보이기도 하고 답답하셨을 겁니다. 이번 시간에 이러한 문제점을 이번에 해결해드리도록 하겠습니다.

​

1) 모델 경로 설정하기

IC 심볼에 모델을 할당하기 위해서는 먼저, 모델 폴더의 경로를 추가해야 합니다. PADS에서 라이브러리 경로를 설정해주는 것과 비슷한 개념이라고 생각하시면 될 것 같습니다. 모델 폴더의 경로를 추가하기 위해 Set Directories 대화상자를 여는 방법은 2가지가 있습니다.

​

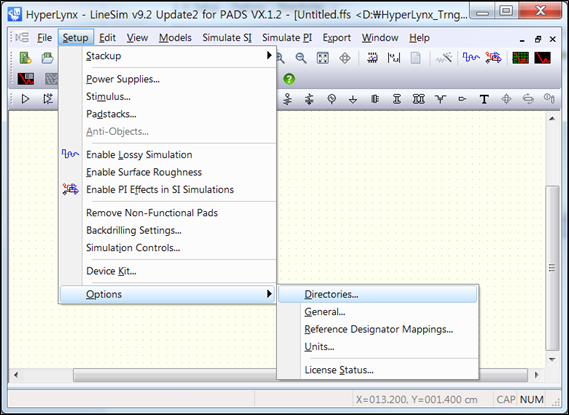

1-1) Setup – Options – Directories…

​

​

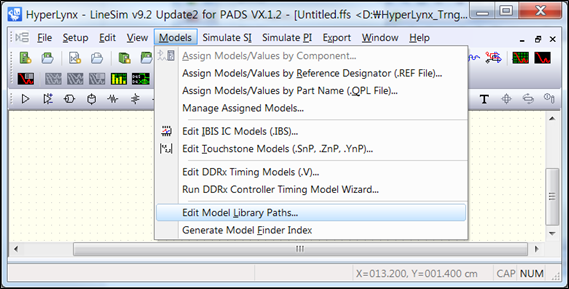

​ 1-2) Models – Edit Model Library Paths…

​

​

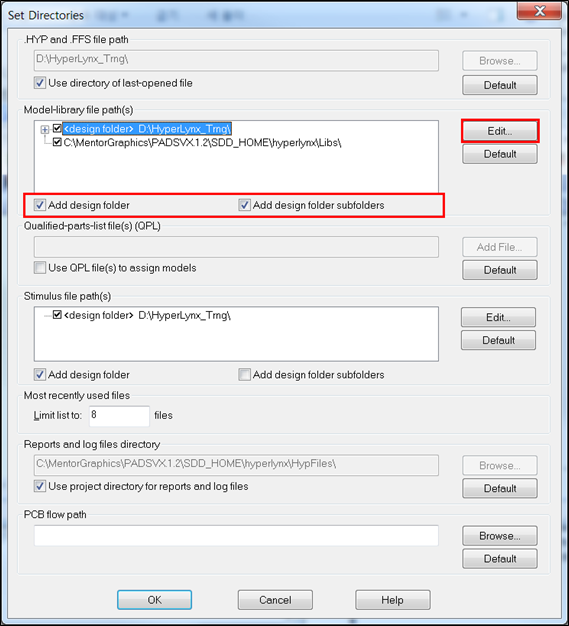

​ 클릭하시면 아래와 같이 Set Directories 대화상자가 열립니다.

​

​

옵셥 중에 □ Add design folder : 체크하게 되면 현재 작업중인 파일의 폴더 경로에 있는 모델까지 검색 □ Add design folder subfolders : 체크하게 되면 현재 작업중인 파일의 하위 폴더 경로에 있는 모델까지 검색 기본적으로 2개의 옵션은 체크를 해놓는 것이 작업하실 때 편하실 겁니다. 만약에 위의 2개의 옵션을 체크하지 않았다면 Model-library file path(s)에 <design folder> D:HyperLynx_Trnga 의 경로는 존재하지 않습니다.

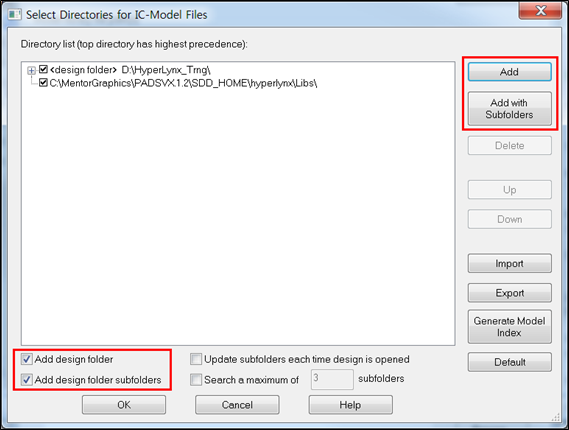

Edit 버튼을 클릭하면 Select Directories for IC-Model Files 대화상자가 열립니다. 이 대화상자에서도 □ Add design folder □ Add design folder subfolders 옵션이 있는 것을 확인하실 수 있는데 위의 Set Directories 대화상자나 아래의 Select Directories for IC-Model Files 대화상자 어느 대화상자에서 체크( V )를 해도 동시 적용되어 있는 것을 확인할 수 있습니다.

​

​

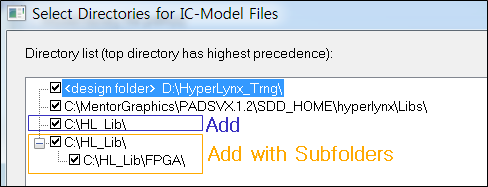

​ [ Add ] - 모델 폴더 경로 추가 [ Add with Subfolders ] – 모델 폴더 경로 추가 ( 하위 폴더까지 포함 )

​

모델 폴더 경로는 한글이 포함된 폴더의 경로는 오류를 발생시킬 수 있으니, 폴더 경로에 한글이 있는지 확인해주시기 바랍니다.

​

​2) Generate Model Index

이제부터, 폴더 경로를 설정해주시고 가장 중요한 작업!!! 경로를 설정했으면 모델 리스트를 Update를 하거나 적용을 해야겠죠? 그때 눌러야 하는 버튼이 Generate Model Index 버튼입니다.

​

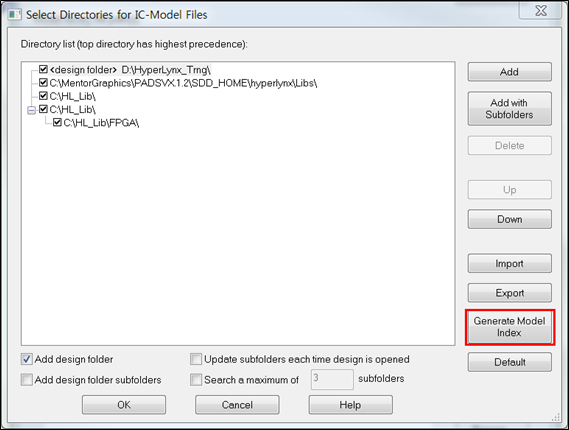

​ 2-1) Select Directories for IC-Model Files 대화상자에서 Generate Model Index

​

​

​

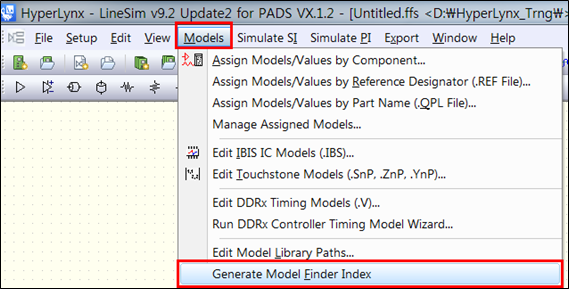

​ 2-2) Models – Generate Model Finder Index

​

​

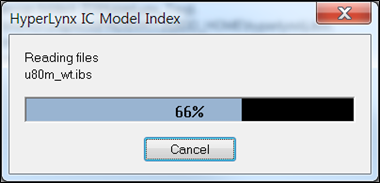

​ Models – Generate Model Finder Index 을 클릭하게 되면 아래와 같은 화면이 뜨고

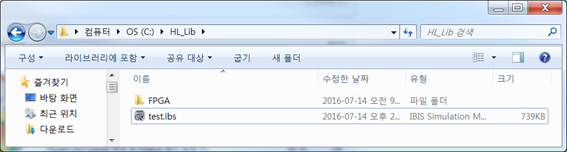

Select IC Model 대화상자에 보이지 않던 test.ibs IBIS모델이 생성된 것을 확인할 수 있습니다.



[Generate Model Finder Index 하기 전]

​

​ [Generate Model Finder Index한 후]

​

​

​ 앞으로는 IBIS 모델이나 S 파라미터 등을 다운 받고 Select IC Model 리스트에서 안 보인다고 헤매는 일이 없으셨으면 합니다~

​
