[PI] PADS HyperLynx DC Drop 결과 해당 내용에 대해 관련 질문이 있으시면 댓글 달아주시면 답해드리겠습니다. 먼저 해보신 분들이나 질문에 관해 아시는 분께서는 자유롭게 댓글로 답해주셔도 됩니다.

​

​ 이번 시간에는 PADS HyperLynx DC Drop의 결과물에 대해 자세히 설명드리고 관련된 기능을 설명하도록 하겠습니다.

1. text reporter 결과

​ Text reporter는 선택한 Power net의 Pin과 via의 위치와 Current, Voltage가 표시됩니다.

​

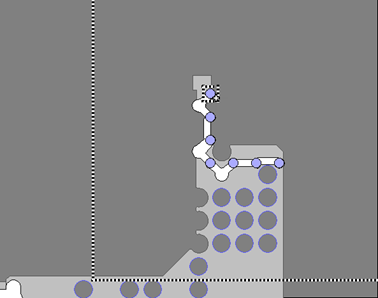

​ 그리고 Simulation을 하기 전에 설정해둔 Constraints(제약 조건)에 위배되는 값은 Reporter의 하단에 붉은색으로 표시됩니다. 그 부분을 클릭하게 되면 PCB 보드의 어느 위치인지 표시해줍니다.

​

​ 2. Graphic 결과 (HyperLynx PI PowerScope)

​

​ HyperLynx PI PowerScope라고 되어 있는 그래픽 결과를 살펴보시면, 상단의 메뉴를 통해 회전(Turn), 이동(Pan), 확대/축소(Zoom), 검사(Inspect), 2D/3D 전환 등이 가능합니다.

​

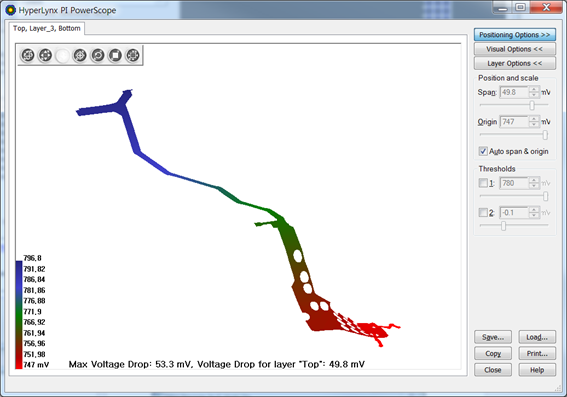

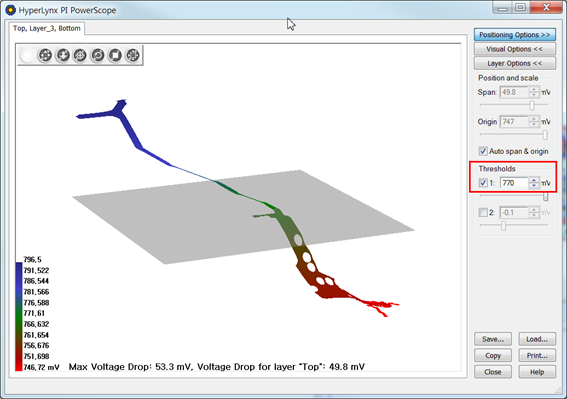

▷ Thresholds 값 설정하기

​ 우측의 Thresholds 값을 설정하게 되면 3D화면에서 PCB Power 영역 중 어느 영역 부분이 Thresholds, 즉 임계값보다 낮은지 한눈에 확인하실 수 있습니다. Voltage Drop을 30mV까지 허용한다면 Power Source를 800mV로 입력했기 때문에 Thresholds를 770mV로 설정하여 확인합니다.

​

​

​ 확인이 완료 되시면 Thresholds 체크박스를 해제합니다.

​

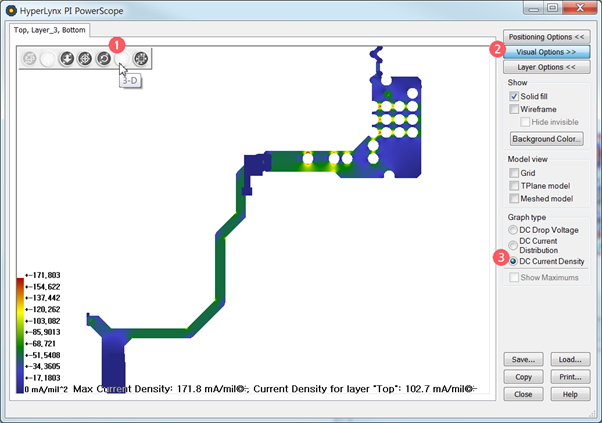

​ ▷ 전류 밀도 확인

​

① 2D/3D 전환 전류밀도는 2D에서 좀 더 확인이 용이합니다. 먼저 3D에서 2D로 전환하는 버튼을 클릭하여 2D로 전환하세요.

② 오른쪽 상단에 Visual Options 를 클릭하시면 Graph type을 설정할 수 있는 메뉴가 있습니다.

③ 여기서 DC Current Density를 선택하시면 전류 밀도를 확인할 수 있습니다.

​

3. HTML 결과

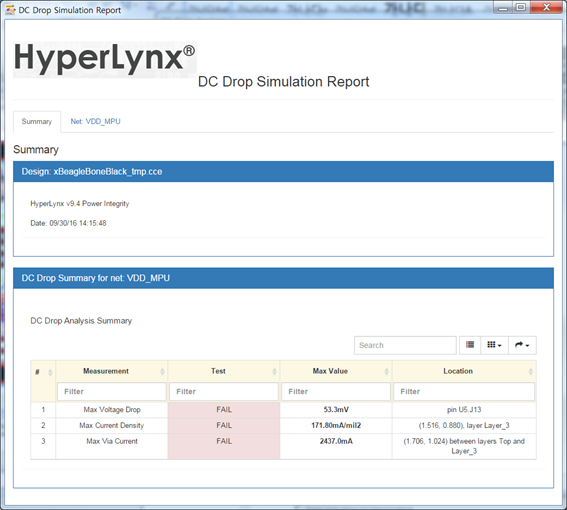

​ 가장 먼저 Summary Tab 부분을 보시면 DC Drop Analysis 결과에 대한 Summary로 시뮬레이션을 진행하기 전에 설정해둔 Constraints(제약 조건)에 위배되는 값에 대한 목록들(Value, Location)을 보여줍니다.

​

​

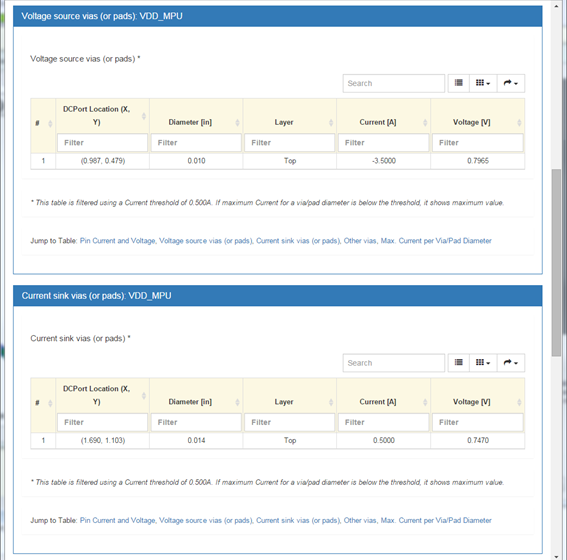

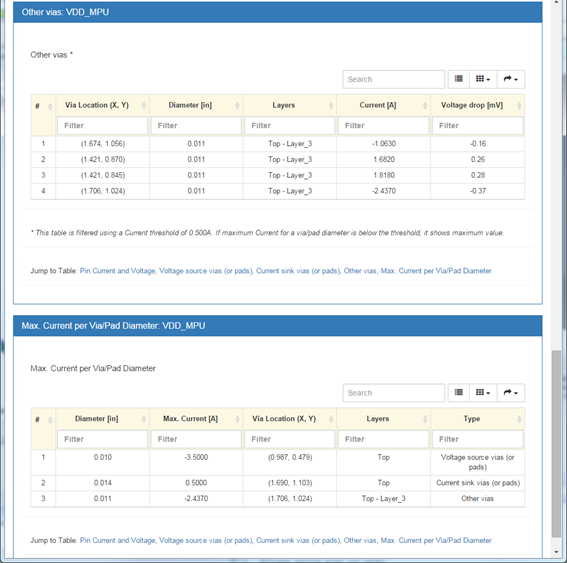

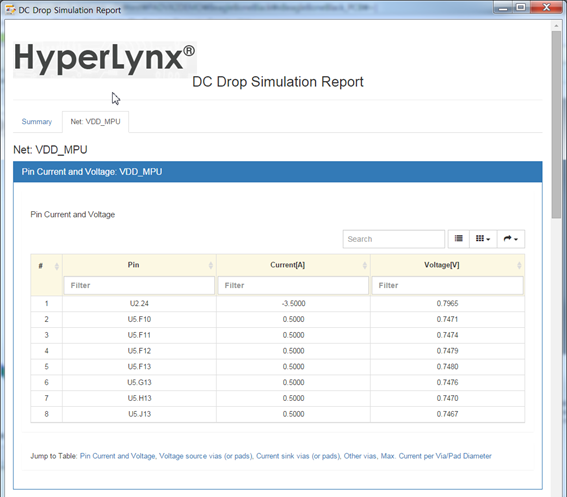

​ Net: VDD_MPU Tab을 클릭하시면 아래와 같이 Text reporter와 유사하게 선택한 Power net의 Pin과 via의 위치와 Current, Voltage가 표시됩니다. Text Report와는 다르게 표의 형태로 볼 수 있다는 장점과 Filter, Search 기능들을 사용할 수 있습니다.

​

4. Excel 결과

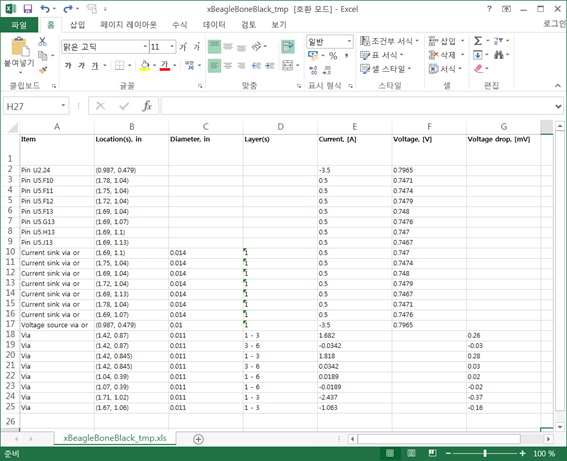

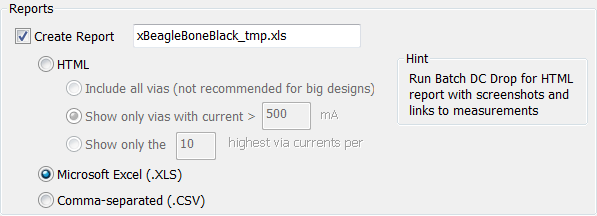

​ HTML 결과 외에도 시뮬레이션을 진행하시기 전에 Reports 결과를 추가로 출력하는 옵션에서 Excel 형태 또는 CSV 형태로도 출력이 가능하며 결과는 아래와 같이 출력됩니다.
