HyperLynx PI | DC Drop Analysis

페이지 정보

2019-05-31 10:14  |  Posted By ED&C

본문

HyperLynx PIDC Drop Analysis를 이용하여 Power netloss로 인해 발생하는 전압 강하를 쉽고 빠르게 분석할 수 있습니다.

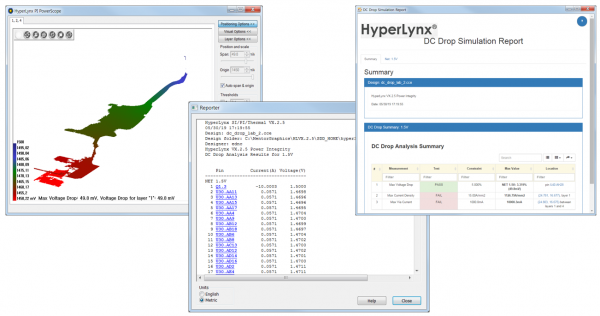

DC Drop Simulation을 완료하면 전압 강하뿐만 아니라 전류 밀도, Via의 전류에 대한 분석 결과를 시각적 데이터와 텍스트 형태의 Report로 확인할 수 있습니다.

56bca8c6e015a4cbf82e48103ef255b2_1559264

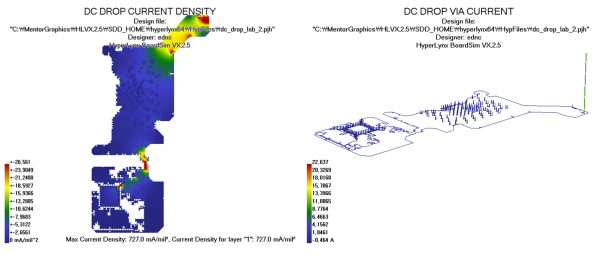

또한 2D, 3D로 그래프를 나타낼 수 있기 때문에 neck down, via 등에서 발생하는 과도한 전압 강하 및 전류밀도 등을 효과적으로 분석할 수 있습니다.



56bca8c6e015a4cbf82e48103ef255b2_1559264



아래 영상에서는 HyperLynx PI - DC Drop Analysis의 간단한 데모를 확인하실 수 있습니다.
