HyperLynx SI | 8. PADS Layout to BoardSim

페이지 정보

2019-07-03 14:32  |  Posted By ED&C

본문

PADS에서 HyperLynx SI의 BoardSim으로 데이터를 넘기기 위해서는 먼저 Copper가 Flood 되어 있어야 합니다.

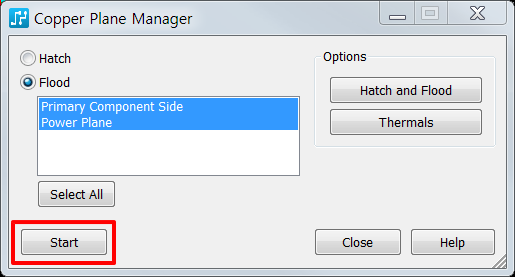

먼저 PADS에서 Tools > Copper Plane Manager(VX.2.4 이전 버전에서는 Tools > Pour Manager)를 실행 후, Start 버튼을 클릭하여 Layer 상의 Copper 영역 모두 fill 작업을 진행합니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131

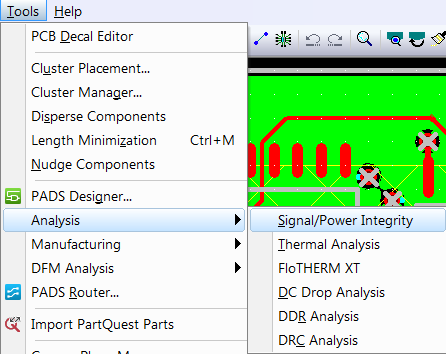

Copper 영역의 Fill 작업을 완료 후, Tools > Analysis > Signal/Power Integrity 메뉴를 선택합니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131

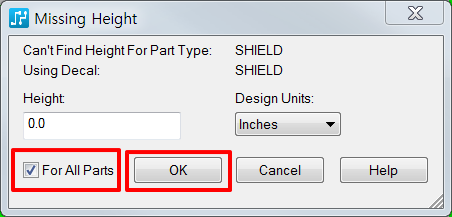

부품 높이 값이 설정되어 있지 않은 경우 부품의 높이 값을 설정하는 Missing Height창이 뜨게 됩니다. 부품 높이 값은 열해석 Tool인 HyperLynx Thermal에서 사용됩니다.
For All Parts 선택 후 OK 버튼을 클릭합니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131

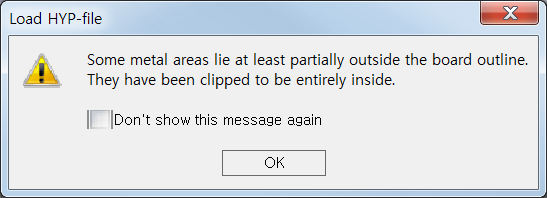

HyperLynx가 구동이 되면서 부품이 Board outline에 겹치거나 외부에 있을 경우 아래와 같은 경고 창이 나타날 수 있으며 다음과 같은 대화 박스가 나타난 경우에는 OK 버튼을 클릭 합니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131

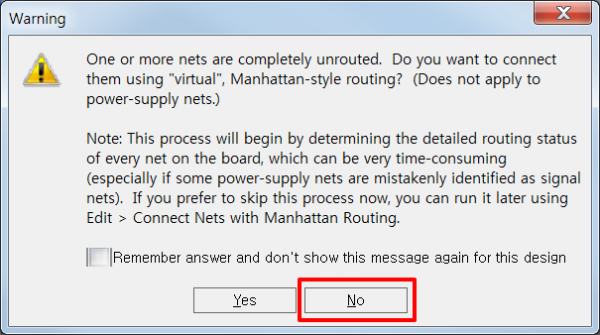

아래와 같이 특정 net을 가상으로 routing할 지 여부를 묻는 Warning 창이 뜨면 No 버튼을 클릭합니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131

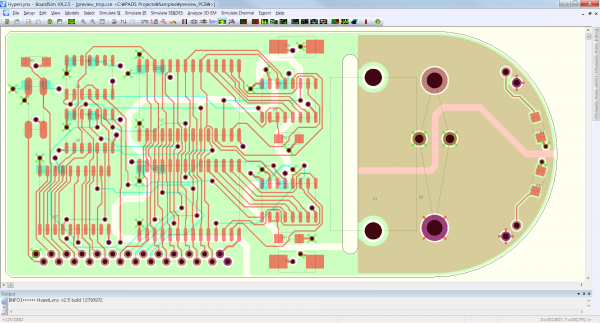

CCE파일이 출력되고 출력된 파일이 HyperLynx에서 자동으로 열립니다.

e9b2a6964cb32c5c819ccbf04dca21c0_1562131
