1. 기본소개.
1.1 시스템 요구 사항
- Windows Vista
• Service Pack 1
• Enterprise, Ultimate or Business Editions
• 32-bit and 64-Bit

- Windows 7
• Enterprise, Professional, and Business Editions
• 32-bit and 64-bit

- Windows 8.1
• Enterprise, Pro Editions
• 32bit 또는 64bit

- Windows 10(PADS VX1.2 버전 부터 지원)
• Enterprise, Pro Editions
• 32bit 또는 64bit

- 라이브러리만
• Windows Server 2012 (Standard or Enterprise Editions) 64-bit
• Windows Server 2012 (Standard or Enterprise Editions) R2 64-bit
• Windows Server 2008 (Standard or Enterprise Editions; SP1 or greater) R2 64-bit
• Windows Server 2008 (Standard or Enterprise Editions; SP2 or greater) 32-bit/64bit
• Windows Server 2003 (Standard Edition) 32-bit and 64-bit

- 메모리
• 2 GB 또는 그 이상의 모든 시스템

- 디스크 공간
• 전체 설치일 경우 : 최소 5GB

- 마우스
• 기본 : 3버튼 마우스
• 최소 : 2버튼 마우스

- 모니터
• 최소 : 1024 x 768, 256 색상 디스플레이

- 브라우저
• 권장 사항 : Internet Explorer 버전 9.0 또는 FireFox 3.x 또는 그 이상.
• 최소 : Internet Explorer 버전 7.x 또는 FireFox 2.x, 참조로 아래 주소
http://supportnet.mentor.com/sysadmin/browser_requirements.cfm

- 기본 값으로 모든 제품은 다음 경로에 설치된다.
C:MentorGraphics 2개 이상의 버전이 설치되어 있는 경우

- 2 개 이상의 버전이 설치되어 있는 경우
• PADS VX.1.2 에서 다른 버전으로 이동할 경우
시작 – 모든 프로그램 – Mentor Graphics PCB Admin Utilities – MGC PCB Release
Switcher
• PADS 9.X 버전에서 VX 버전으로 이동할 경우와 VX 를 제외한 모든 버전 변환 시
시작 – 모든 프로그램 – Mentor Graphics SDD – The MGC SDD Configurator

1.2 라이브러리 변환
PADS 내의 새로운 데이터베이스와 기능을 위해 예전 라이브러리들은 버전 9 로 변환
하여야 한다.

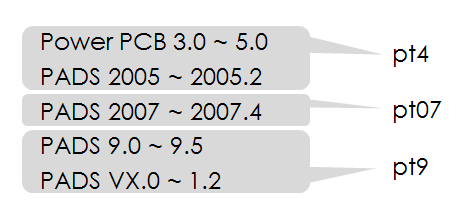

lib

• 라이브러리를 변환하기 위한 방법
시작 – 모든 프로그램 – Mentor Graphics PCB – PADS VX.1.2 – Data and Library
Management – Library Converter
* 확장자 .pt4, pt07 인 라이브러리들을 복사하여 확장자 .pt9 로 변환한다.
변환을 하면 .pt4, pt07 파일은 그대로 두고 . pt9 가 생성된다.
생성된 라이브러리들은 원본과 동일한 폴더 내에 있다.

1.3 시작하기

PADS VX1 버전부터 바탕화면의 바로가기 아이콘이 삭제 되었다.

윈도우 작업표시줄의 시작 → 프로그램 → Mentor Graphics SDD → PADS VX1.2 → Design Entry → PADS Logic VX1.2을 실행한다.

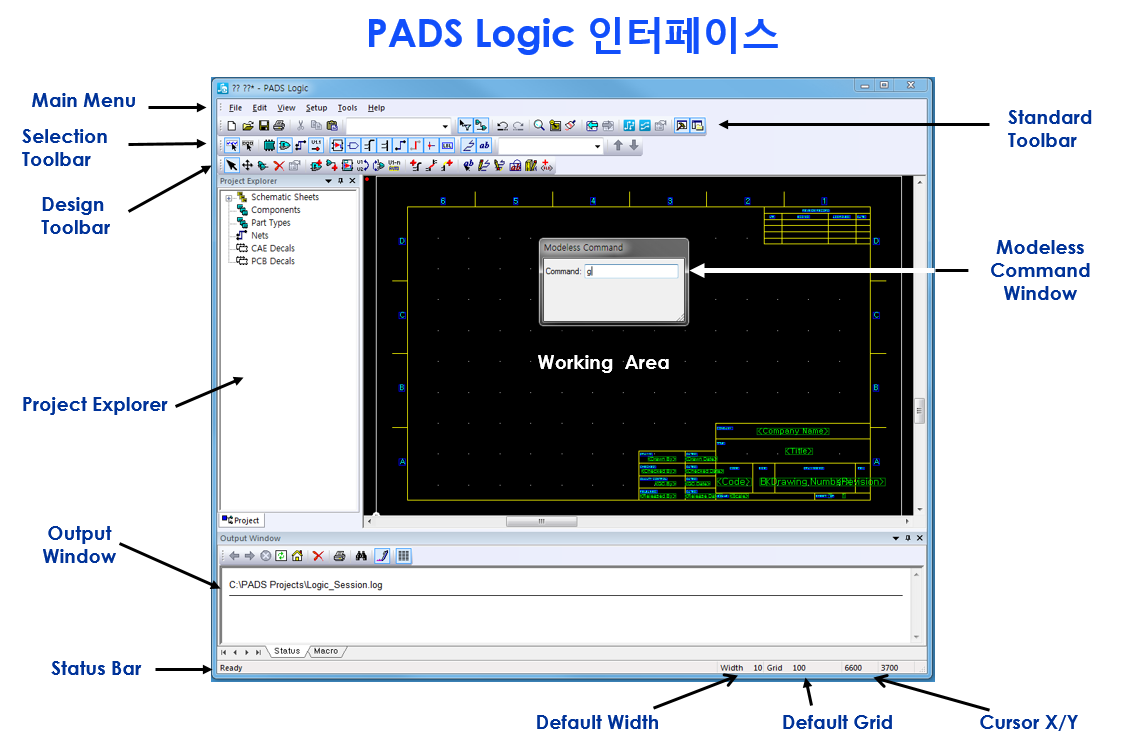

PADS Logic은 Windows 환경을 기본으로 사용하고 있으며 Pop-up Menu, Shortcut Keys, Menu Bar, Tool bars, Status bar 그리고 Toolbox의 명령어로 구성되어 있다.

여기서 Pull-Down Menu를 Menu/Command 형식으로 표현한다. 예를 들어 [File]-[Open]은 File Menu에서 Open Command를 선택한 것이다.

logic interface 1.4 단축키, 키패드 및 마우스 사용방법



-Keyboard shortcut types

Type of shortcut Description

Modeless

Commands

명령어를 실행하기 위해 마우스 대신 키보드를 사용하여 Typing Command를 입력할 수 있다. [Help]-[Modeless Command]를 클릭하면 List를 확인할 수 있다.
Shortcut Keys 마우스를 사용하지 않고 키보드를 사용하여 환경설정 또는 명령을 실행할 수 있다. Windows 단축키, File Menu를 여는 Alt+F 등도 사용된다.

- Keyboard Numeric Keypad 사용법 Window Command로 사용되며 키보드의 Num Lock ON/OFF하여 사용할 수 있으며 Numeric Keypad를 눌러 작업화면의 확대/축소 등을 수행할 수 있다. layout2

-Mouse Operation

Left Mouse Button (LMB) 선택 또는 이동
Click 선택
Double-Click Properties Dialog Box를 보여줌
Ctrl-Click 선택된Object 추가/삭제
Shift-Click 선택을 위한 범위지정
Hold-Drag a box Group 선택/Area 선택
Hold over object-Drag Object 이동
Scroll Wheel (MMB) Zooming 또는Scrolling
Click Pan (화면Center에 위치)
Hold-Drag Zoom In(Drag Up)과 Out(Drag Down)
Scroll Up or Down 수직 Scroll로서 Up 또는Down
Ctrl-Scroll Up or Down Zoom In (Up)과Out (Down)
Shift-Scroll 수평 Scroll
Right Mouse Button (RMB) Pop Up Menu 실행
Nothing Selected 기본 Pop up Menu(Filter 선택의 Shortcut)
Object Selected 선택된 Item에 대한Option
선택된 Object의 Selection Color를 나타낸다. (Display Colors)
현재 Area를 Click 또는 선택 취소를 하기 위해 ESC를 누른다.
layout3

layout4

Zoom In -> MMB 클릭 + Scroll Up Zoom Out -> MMB 클릭 + Scroll Down

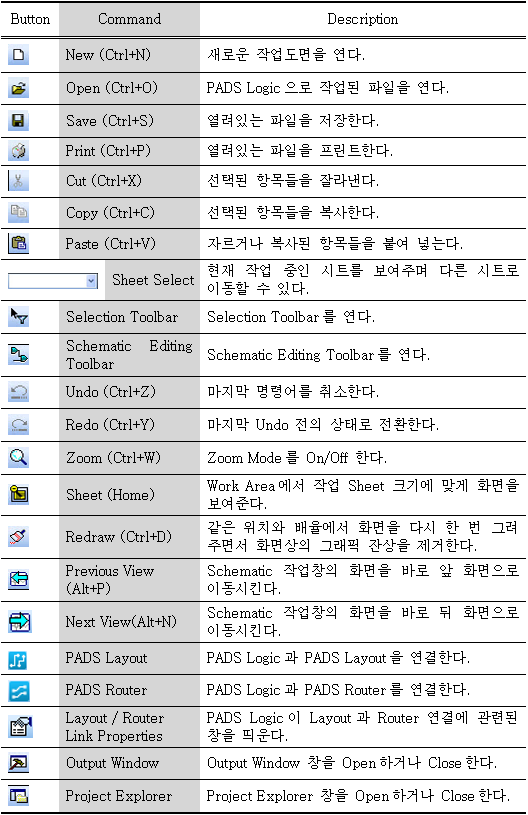

1.5 메뉴바 및 Selection(1) - Standard Toolbar selection

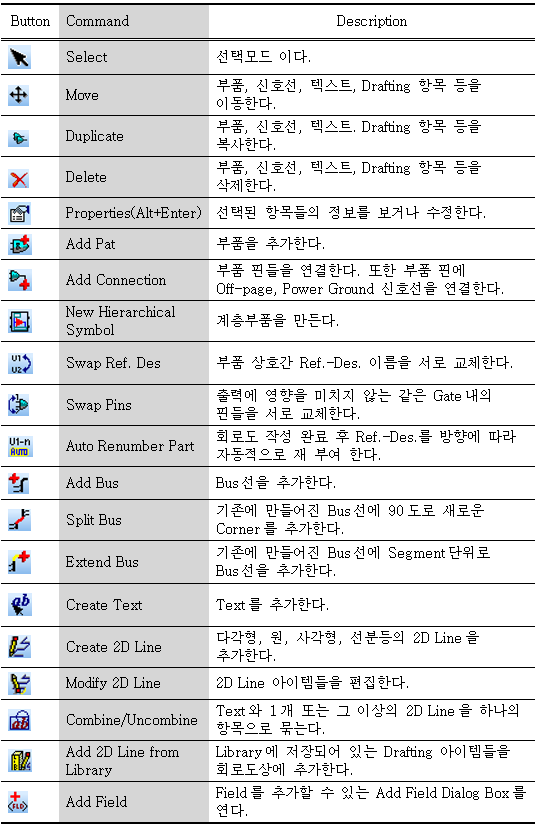

1.5 메뉴바 및 Selection(2) - Schematic Editing Toolbar

shematic

1.5 메뉴바 및 Selection(3)

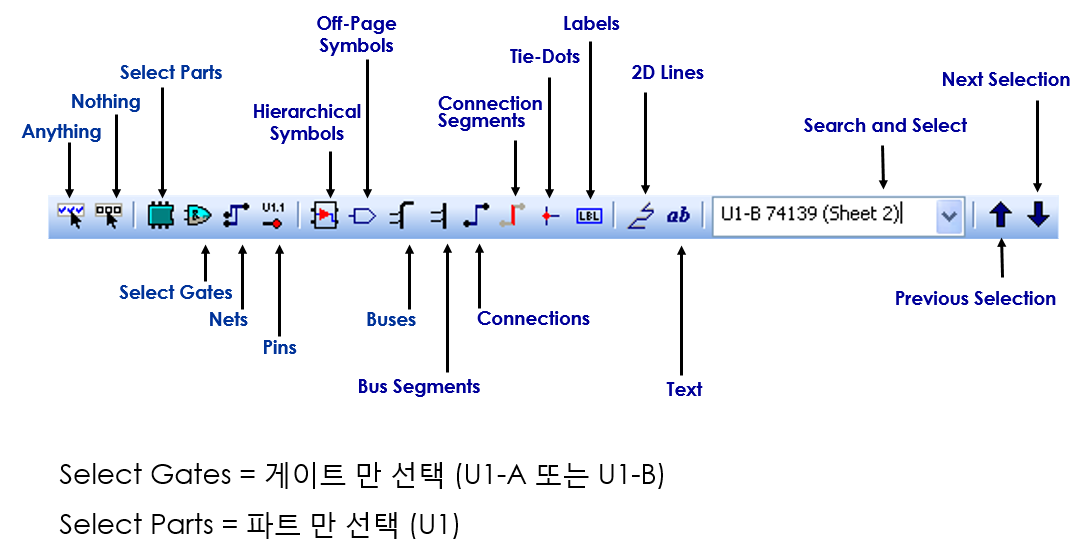

1. Selection Toolbar

selection

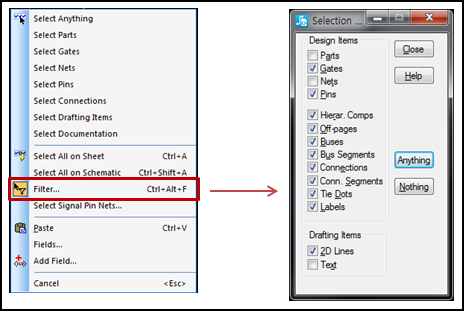

2. Selection Filter

- 아무것도 선택되지 않은 상태에서 RMB -> Filter

- Edit -> Filter

- Ctrl + Alt + F

s

3. Selection

대부분의 Command는 RMB 메뉴에 위치해 있다. 선택에 따라 메뉴가 다르게 보여진다.

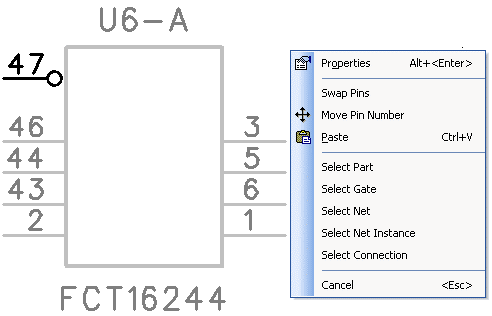

- Pin 선택 후, RMB



pin

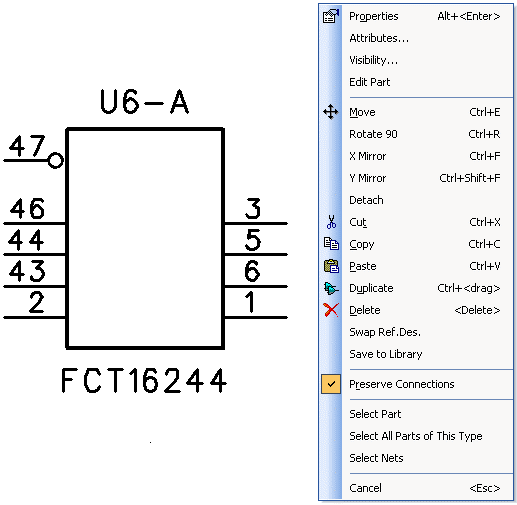

- Part 선택 후, RMB



part



*** RMB : Right Mouse Button(마우스 우 클릭)

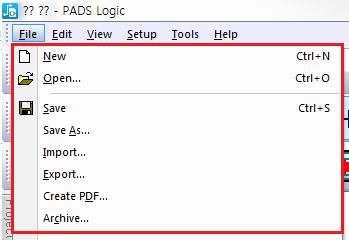

1.6 파일 관리

file



 - New : 현재 작업 파일을 닫고 새로운 데이터 베이스로 변경한다.  - Open : .sch 파일을 열기한다.  - Save : 현재의 파일 이름으로 저장한다.  - Save as : 다른 이름으로 저장한다.  - Import : *.asc, *.txt, *.ole, *.eco 파일을 현재 데이터에 추가한다. OrCAD, P-CAD, Protel, CADSTAR 등의 파일을 불러온다.  - Export : *.txt, *.ole, *.asc등의 파일로 내보낸다  - Create PDF : 회로도를 PDF로 생성한다.  - Archive : 회로도 및 PCB 파일을 프로젝트 단위로 저장한다. ※ Exporting Designs

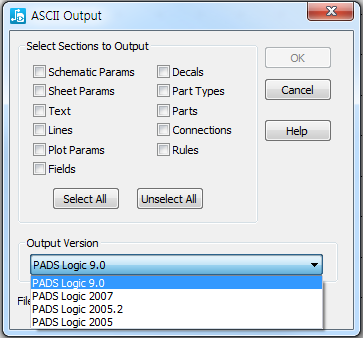

output

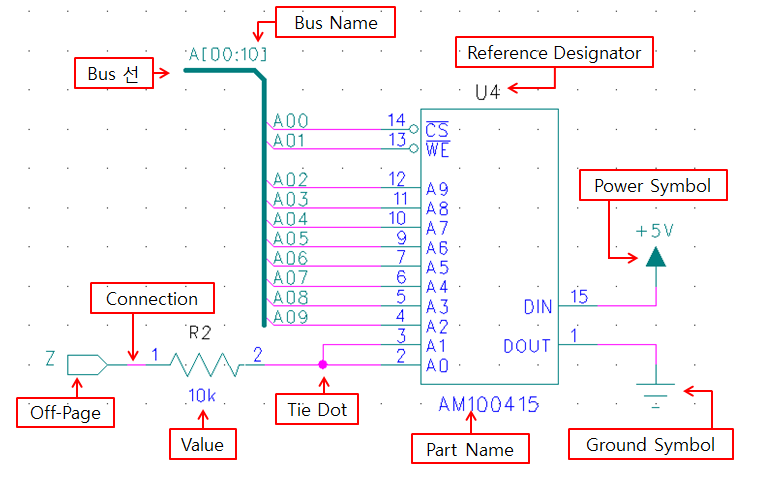

1. PADS Logic 디자인을 아스키 파일로 출력할 수 있다. A. 디자인 데이터 버전을 내리기 위해 사용한다. B. 설계 데이터를 저장하기 위해 사용한다. 2. 잘못된 설계 데이터를 삭제하기 위해 사용한다. 1.7 용어 설명 PADS Logic에서 작업할 때 기본적으로 사용되는 각각의 용어들에 대한 설명은 다음과 같다.

Logic_용어 1.8 Help

hept

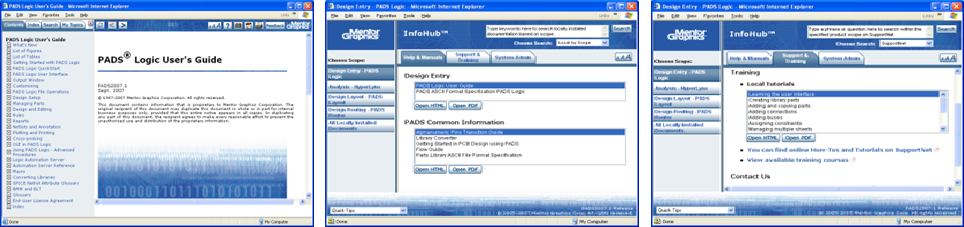

- Documentation : 여러 가지 온라인 가이드 및 문서를 검색한다. - Modeless Commands : 등록된 Modeless Command 항목을 본다. - Installed Options : 보유하고 있는 제품의 라이선스를 확인한다. - Tutorials : PADS Logic 특징에 대해 볼 수 있다. tut
