Copper plane 관련 문의
페이지 정보
2025-09-29 08:44 | Posted By 정민경
본문
지금 해당 데이터로 거버 추출하여 PCB업체에 파일 넘겼는데, Copper 데이터가 mils 단위로 되어 있어서 작업 진행을 할 수 없다는 답변을 받았습니다. 설정 등을 바꾼 적 없이 동일 조건에서 거버 추출하였는데 왜 그렇게 나오는지 문의드립니다.
이전 작업들과의 다른 점은 Copper 적용 시 면으로 적용이 되었는데, 지금 데이터는 Copper 적용 시 격자 무늬로 적용이 됩니다.

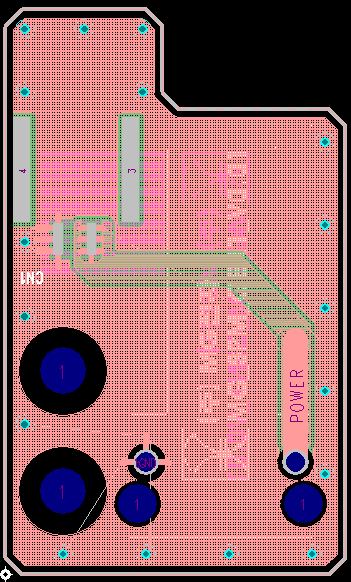

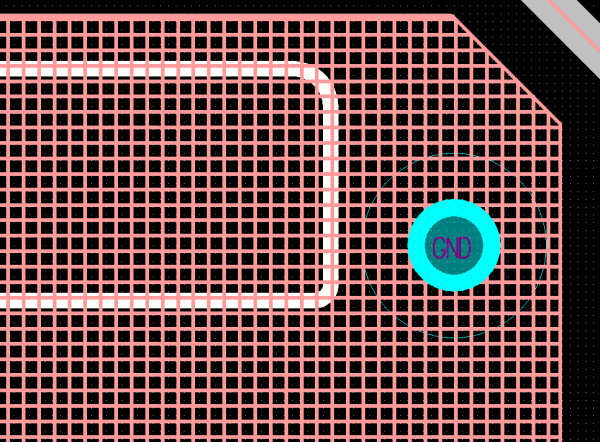

(첨부파일 확대 사진 참고)
오늘 발주 진행을 해야 해서 빠른 답변 부탁드립니다.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C입니다.
CAM 설정에 보면 Edit Documents를 설정하는 부분에 보면
Output Device 항목에 Device Setup에 들어가면 Advanced...가 있습니다.
Advanced...로 들어가서 단위 설정이 기본은 English로 되어 있습니다.
Metric으로 변경하면 mm로 변경되서 출력할 수 있습니다.
Drill도 마찬가지 입니다.
단위 변경해서 출력하면 될것 같습니다.
Copper가 격자로 보이는 부분은 Grid 설정에 보면 Copper Grid 설정을 작게 조정하면 가능합니다.
자세한 내용 설명을 위해 오전중에 유선을 연락 드리겠습니다.
감사합니다.
