pads 처음 사용중인데 verify design문제와 추가적인 질문이 있습니다.
페이지 정보
2026-02-12 09:43 | Posted By 천성우
본문
안녕하세요 이번에 회사에 들어가게 되면서 pads를 처음 쓰게되었는데요
아트웍 작업 자체가 처음이다 보니 여러 어려움에 부딪히고 말았습니다.

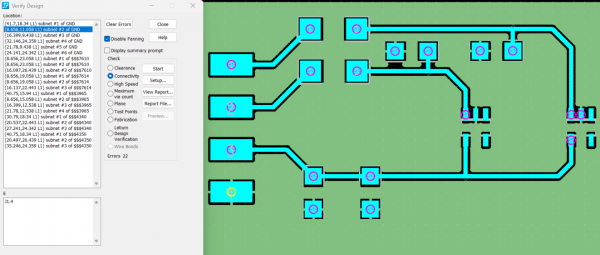

일단 verify design 문제에서 connectivity 에러와 DFF 에러 해결 방법을 알고싶고

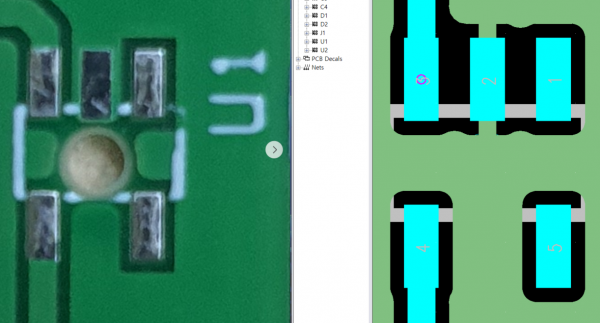

두번째는 사진처럼 유닛자리에 copper를 깔고싶은데 PADS에서 아무리해도 저렇게 밖에 안되더라구요 어떻게 하면 저렇게 할 수 있는지 알려주시면 감사하겠습니다!
ED&C님의 댓글
ED&C |안녕하세요.
이디앤씨 입니다.
onnectivity에러는 여러 가지가 있습니다.
1.smd부품인데 palting이 check되어 있지 않는지
2.Solder등의 copper등에 net가 assign되어 있지 않는지
등으로 확인이 필요합니다. 그림만으로는 1번이 아닐까 생각 됩니다.
Copper를 조밀하게 설정하고 싶으시면 option에 smooth radius를 좁게 설정해 보시기 바랍니다.
감사합니다.
