PADS BGA type Pin Number 설정 관련 문의
페이지 정보
2025-08-08 16:46 | Posted By 김명진
본문
안녕하세요.

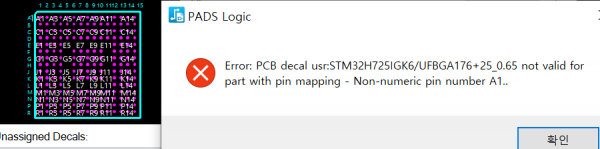

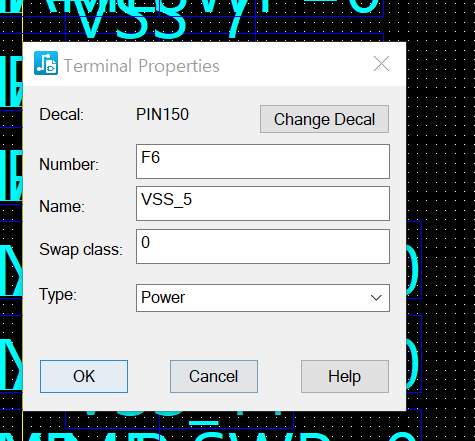

BGA type decal 만드는데, PADS logic에서 아래 그림과 같이 설정하면, 그림과 같은 에러가 생깁니다.
어떻게 해야 하는지 궁금합니다.
그럼, 수고하세요.
PADS 제품에 대해서 자세히 알고 싶은가요? 사용 중에 궁금한 점이 있으신가요?
Support를 통해서 도움을 받으세요.
PADS 제품에 대한 문의와 사용상의 질문에 대한 답변을 드리고, 사용 동영상 강좌 등의 유용한 정보들을 제공해 드립니다.
안녕하세요.
BGA type decal 만드는데, PADS logic에서 아래 그림과 같이 설정하면, 그림과 같은 에러가 생깁니다.
어떻게 해야 하는지 궁금합니다.
그럼, 수고하세요.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C입니다.
PCB Decal에 영숫자 핀번호가 저장되어 있고 Part Type내에 핀 매핑이 활성화된 경우 발생합니다
영숫자 핀번호와 숫자 핀번호가 같이 존재해서 사용하는 방법을 안됩니다.
"Define mapping of Part Type pin numbers to PCB decal" 체크를 비활성화하면
오류가 발생하지 않고 핀 탭에 영숫자 핀 번호가 표시되어야 합니다. 이 영숫자 정보는 PCB Decal에서 가져온 것입니다.
감사합니다.
