Pads layout - Net properties - Unrouted length의 의미 알려주세요.
페이지 정보
2022-07-27 10:57 | Posted By 한성수
본문
안녕하세요.

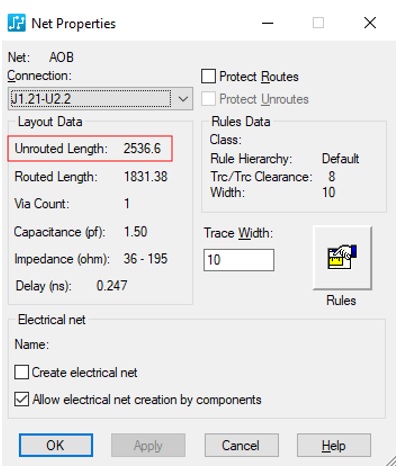

첨부 그림처럼 net properties를 보면, Unrouted length 정보를 확인 할 수 있는데요.
이것이 무엇을 의미 하나요?
첨부 그림의 net은 모두 routing이 완료된 상태입니다.
그리고 unrouted length와 routed length는 무슨 차이가 있는지도 설명 부탁 드립니다.
감사합니다.
ED&C님의 댓글
ED&C |안녕하세요. 이디앤씨입니다.
Routed length는 배선된 trace들의 길이 합을 의미하고 unrouted length는 배선되지 않은 net의 길이를 의미합니다.
배선이 완료되었는데도 unrouted length가 측정되는 경우에는 Tools - Length Minimization을 실행해 보시기 바랍니다.
감사합니다.
