PADS Logic 설계 회로도를 Designer 통한 DXF 파일 추출에서 요소 추가, 제거
페이지 정보
2025-06-12 13:07 | Posted By sdkim
본문
PADS Logic 설계 회로도를 Designer 통한 DXF 파일 추출에서 필요 요수를 추가하거나 불필요 요소를 제거하고 싶습니다.
1. 필요 요소 추가

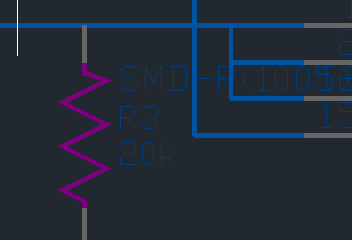

- DXF 파일로 추출시 같은 Net의 dot 표시가 사라집니다. 이 경우 DXF에서 교차되는 것과 연결된 것의 구분이 어려워집니다.
추가되도록 하는 방법이 있나요?
2. 불필요 요소 제거

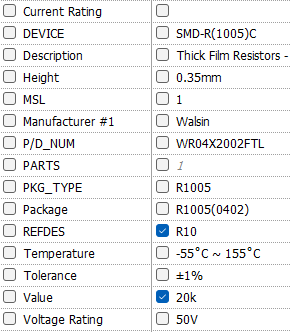

- 회로도에서 REFDES와 Value만 DXF 파일에 표시해야 하는데 DEVICE 값도 추출됩니다.
추출시 DEVICE 값이 출력되지 않도록하는 설정 방법이 있나요?
ED&C님의 댓글
ED&C |안녕하십니까? ED&C입니다.
Designer의 dxf 출력시 특정 요소를 포함하거나 제외하는 옵션이 아직 까지는 구현되지 않았습니다. 출력시에 방법은 없을 것 같습니다.
감사합니다
sdkim님의 댓글
sdkim |안녕하세요. 빠른 답변 고맙습니다.
pdf 출력 후 dxf 변환밖에 없겠군요.
