GND Copper 연결 불량
페이지 정보
2025-06-13 15:42 | Posted By 안종수
본문
안녕하세요
하이젠알앤엠 안종수입니다.

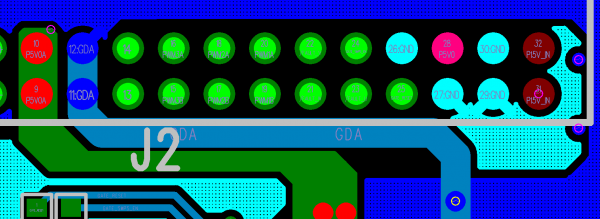

GND Copper plane을 진행하였을 때 일부 Via가 연결이 되어 있지 않아 에러가 발생합니다,
겉으로 보기에는 연결된 것 처럼 보이지만 Verify Design에서 에러를 검출하면 총 16가지의 에러가 발생하여
문의 드립니다.
Xpedition Standard / PADS 제품에 대해서 자세히 알고 싶은가요? 사용 중에 궁금한 점이 있으신가요?
Support를 통해서 도움을 받으세요.
Xpedition Standard / PADS 제품에 대한 문의와 사용상의 질문에 대한 답변을 드리고, 사용 동영상 강좌 등의 유용한 정보들을 제공해 드립니다.
안녕하세요
하이젠알앤엠 안종수입니다.
GND Copper plane을 진행하였을 때 일부 Via가 연결이 되어 있지 않아 에러가 발생합니다,
겉으로 보기에는 연결된 것 처럼 보이지만 Verify Design에서 에러를 검출하면 총 16가지의 에러가 발생하여
문의 드립니다.
ED&C님의 댓글
ED&C |안녕하십니까? ED&C입니다.
같은 Net의 via라면 고립된 영역에서 Copper를 세밀하게 채우는 Smoothing Radius의 값을 줄여 보시면 어떨까 합니다.
Tools - option - Copper Planes - Hatch and Flood의 Flood 에 있습니다.
감사합니다
