패턴 보강하기 위한 Copper에 Net 부여
페이지 정보
2025-12-15 13:34 | Posted By ED&C
본문
Net을 보강하기 위해 Copper로 영역을 그리고 해당 Net명을 지정해 줘야 합니다.
Copper는 Draw Mode에서 작성할 수 있습니다.
F8을 눌러 Polygon을 생성하고

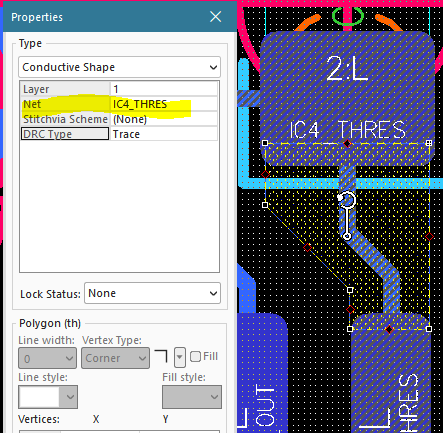

Copper는 Type을 Conductive Shape를 선택 합니다.
Net에서 마우스를 가장 위로 올려보면 Mouse Select로 선택하고
패턴을 선택합니다.
Net명이 부여됩니다.
