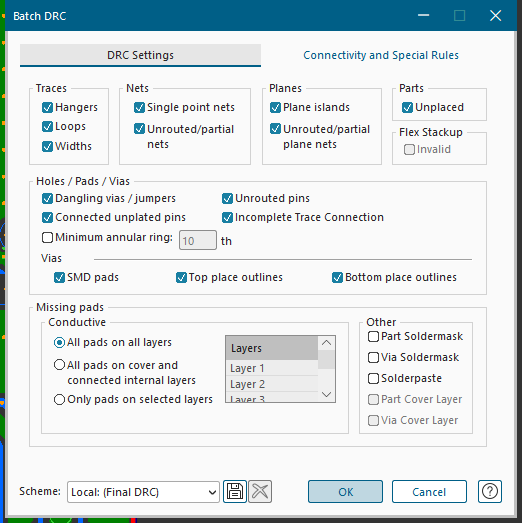

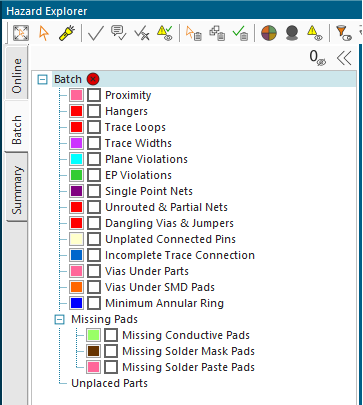

Xpedition Standard Layout Batch DRC

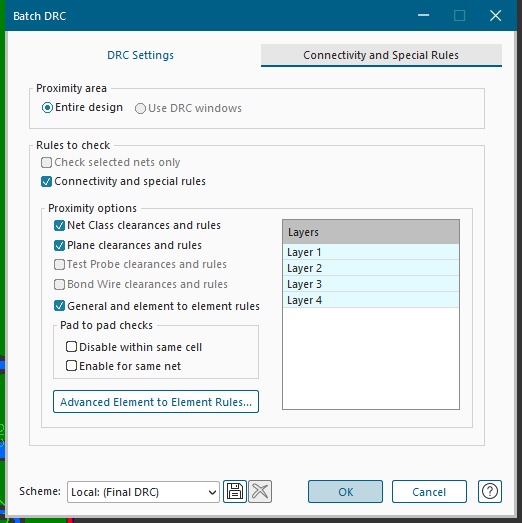

Proximity

Clearance 위반

Hangers

종료되지 않은 고립된 Trace 위반

Trace Loops

Trace가 여려 경로의 loop 위반

Trace Widths

Trace폭 위반

Plane Violations

Pin에 연결되지 않는 등의 Plane 위반

EP Violations

Embedded Passive 설정 위반

Single Point Nets

Single pin net위반

Unrouted and Partial Nets

Trace나 plane으로 완전히 연결되지 않은 Net위반

Dangling Vias and Jumpers

부분적으로 배선 된 dangling via과 dangling jumper 위반

Unplated Connected Pins

Trace 연결에 Padstack의 hole이 Plating 되지 않은 위반

Incomplete Trace Connection

Trace 연결이 through pin이나 via pad에 완전히 연결되지 않은 위반

Vias Under Parts

부품의 assembly outline 아래에 배치된 via 위반

Vias Under SMD Pads

Pad Entry에 정의되지 않은 PAD아래의  Via위반

Minimum Annular Ring

pad edge와 hole edge 사이의 거리가 annular ring보다 짧은 경우

Missing Conductive Pads

conductive pad가 없는 padstack

Missing Solder Mask Pads

soldermask pad가 없는 padstack

Missing Solder Paste Pads

solderpaste pad가 없는 padstack

Unplaced Parts

미배치 부품
