3d 제작 시 문의 사항입니다
페이지 정보
2026-07-01 16:55 | Posted By 고애진
본문
안녕하세요

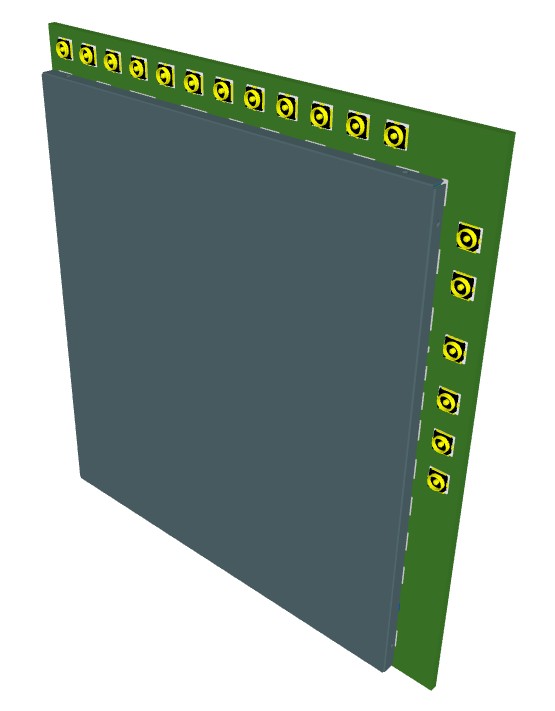

layout 파일의 3d model 을 제작하다 보니 부품들은 stp 파일을 부품과 matching 하면 되는데 pcb cover (뚜껑) 은 어떻게 적용해야 하나요?(두번째 그림처럼 cover 를 덮고 싶습니다)
layout 자체에는 cover 를 SMT 하기 위한 pad 만 존재하고 실제 cover 부품은 layout 상 없습니다. (cover .dxf 파일은 존재)

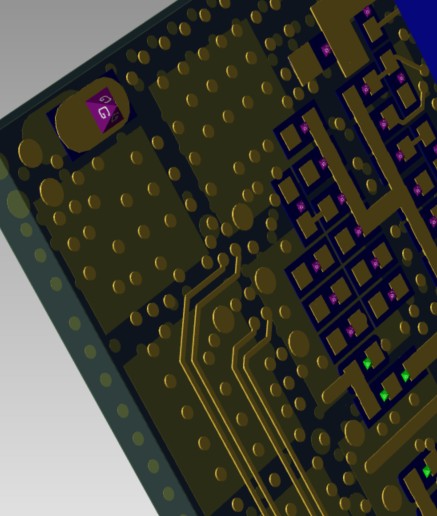

그리고 첨부한 그림처럼 via 부분도 전부 올라와 있는데 두번째 그림처럼 매끈한 보드 상태를 보려면 어떻게 해야 하나요?
ED&C님의 댓글
ED&C |안녕하세요,
이디앤씨입니다.
1. PCB Cover 적용
1) 3D 파일 변환: .dxf 파일을 .stp 파일로 변환
2) 모델 불러오기 (Import): PADS 3D 창에서 상단 메뉴의 [Import Mechanical Model] 기능을 실행하여 변환한 .stp 파일을 추가
3) 위치 및 속성 수정 (Properties): 불러온 모델을 더블 클릭하여 [Mechanical Model Properties] - 좌표 입력 or [Allow interactive mechanical model movement] 옵션을 체크 - 마우스 드래그를 통해 모델을 이동 및 배치
2. [3D Display Control] 창을 열고 체크박스를 켜고 끄는 방식으로 관리할 수 있습니다.
Via 끄기: PADS 3D View 화면에서 [3D Display Control] - [Objects] 탭 리스트에서 Vias (또는 Via PADS) 항목을 찾아 체크를 해제
감사합니다.
