안녕하세요.

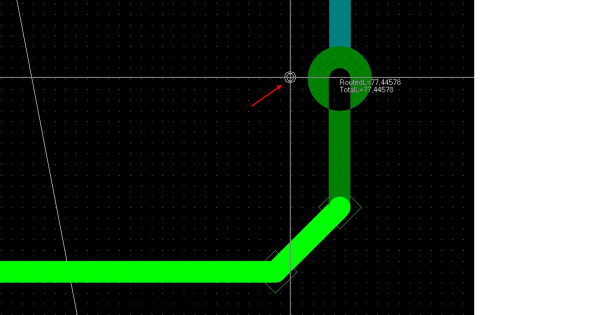

첨부한 사진을 보시면 패턴이 연결되는 부위에 흰색 원형 2개와 십자선이 보였는데
어느 순간부터 안 보입니다.
보이게 하는 방법이 있을까요?
PADS 제품에 대해서 자세히 알고 싶은가요? 사용 중에 궁금한 점이 있으신가요?
Support를 통해서 도움을 받으세요.
PADS 제품에 대한 문의와 사용상의 질문에 대한 답변을 드리고, 사용 동영상 강좌 등의 유용한 정보들을 제공해 드립니다.
안녕하세요.
첨부한 사진을 보시면 패턴이 연결되는 부위에 흰색 원형 2개와 십자선이 보였는데
어느 순간부터 안 보입니다.
보이게 하는 방법이 있을까요?
ED&C님의 댓글
ED&C |안녕하세요,
이디앤씨입니다.
커서가 Standard 모드일 때는 접합 부위를 안내하는 원형 마커 2개가 화면에 표시되지 않습니다.
아래의 순서대로 PADS Router 설정을 변경하면 첨부한 파일처럼 동작하는 것을 확인하실 수 있습니다.
1. 상단 메뉴에서 Tools - Options를 클릭하여 설정 창 열기
2. 좌측 메뉴 트리 상단의 Global - General을 선택
3. 우측 화면에서 Pointer settings 항목을 찾아 아래와 같이 변경
* Style에서 Standard → Vertical full screen으로 변경
* 커서 옆에 배선길이가 나타나도록 바로 아래에 있는 Length monitor 박스를 체크
4. 하단의 OK를 눌러 설정을 적용
감사합니다.
